FTTH皮线光缆安装布放技术规范要点

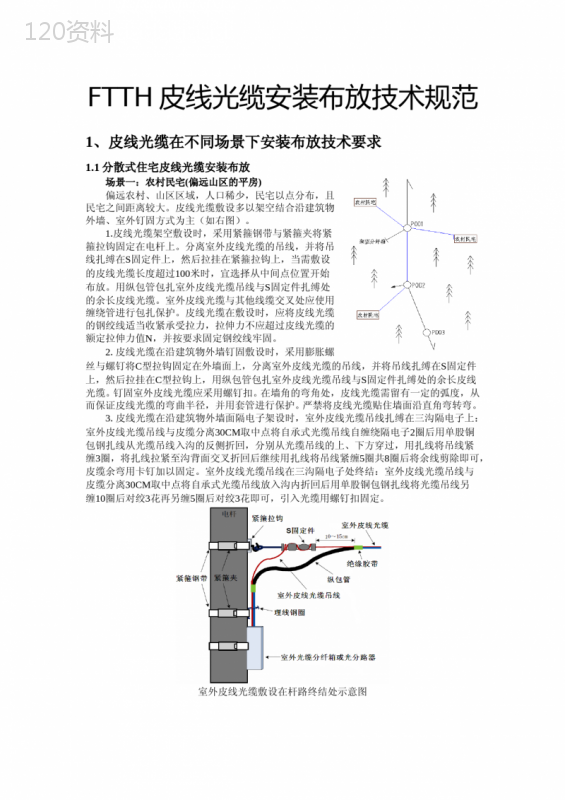

('FTTH皮线光缆安装布放技术规范1、皮线光缆在不同场景下安装布放技术要求1.1分散式住宅皮线光缆安装布放场景一：农村民宅(偏远山区的平房)偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值N，并按要求固定钢绞线牢固。2.皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在C型拉钩上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。钉固室外皮线光缆应采用螺钉扣。在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。严禁将皮线光缆贴住墙面沿直角弯转弯。3.皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。室外皮线光缆敷设在杆路终结处示意图室外皮线光缆敷设在杆路终结处现场图片室外皮线光缆敷设在杆路中间处示意图室外皮线光缆敷设在建筑物外墙处示意图室外皮线光缆吊线扎缚在三沟隔电子上室外皮线光缆吊线在三沟隔电子处终结场景二：农村民宅(普通平房、自建房)农村民宅分布较为集中，住宅建筑多以平房、自建房为主，分布呈不规则性。皮线光缆敷设多以沿建筑物外墙、室外钉固方式为主（如右图）。皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在支撑件上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。室外皮线光缆与室外皮线光缆吊线的分离位置用绝缘胶带捆扎3圈，做好固定保护。钉固室外皮线光缆应采用螺钉扣。在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。严禁将皮线光缆贴住墙面沿直角弯转弯。室外皮线光缆钉固示意图室外皮线光缆敷设在建筑物外墙处示意图场景三：城中村（平房）位于城乡结合处，以低矮拥挤建筑为主。居民分布集中，居民住宅呈多样化。皮线光缆敷设主要以沿建筑物外墙、室外钉固方式为主(如右图)。皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在支撑件上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。室外皮线光缆与室外皮线光缆吊线的分离位置用绝缘胶带捆扎3圈，做好固定保护。钉固室外皮线光缆应采用螺钉扣。在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。严禁将皮线光缆贴住墙面沿直角弯转弯。室外皮线光缆吊线扎缚在S固定件示意图室外皮线光缆钉固示意图场景四：别墅区高档居民住宅区，以管道光缆敷设为主，其技术安装规范参照本地网通信线路设计及验收规范。1.2、集中式住宅皮线光缆安装布放场景一：新建住宅楼(已安装线槽、桥架)已安装线槽、桥架的新建住宅楼，皮线光缆敷设主要以线槽布放为主。1.在楼内垂直方向，皮线光缆宜在弱电竖井内采用电缆桥架或电缆走线槽方式敷设，电缆桥架或电缆走线槽宜采用金属材质制作,线槽的截面利用率不应超过50%。2.线槽内敷设皮线光缆应顺直不交叉，皮线光缆在线槽的进出部位、转弯处应绑扎固定；垂直线槽内皮线光缆应每隔1.5m固定一次。3.桥架内皮线光缆垂直敷设时，自皮线光缆的上端向下，每隔1.5m绑扎固定，水平敷设时，在皮线光缆的首、尾、转弯处和每隔5-10m处应绑扎固定。4.根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。5.把皮线光缆布放入线槽，关闭线槽盖时应注意不要把皮线光缆夹在底槽上。线槽布缆双面胶粘帖方式示意图线槽布缆螺钉固定方式示意图场景二：新建住宅楼(已布放暗管)已布放暗管的新建住宅楼：皮线光缆敷设主要以穿放暗管为主。利用穿管器在暗管中敷设入户皮线光缆时，可采用石蜡油、滑石粉、润滑剂等无机润滑材料。竖向管中允许穿放多根入户皮线光缆。皮线光缆从光分纤箱到用户家庭光终端盒宜单独敷设，尽量避免与其他线缆共穿一根预埋管。将皮线光缆牵引出管孔后，应分别用手和眼睛确认皮线光缆引出段上是否有凹陷或损伤，如果有损伤，则放弃穿管的施工方式。确认皮线光缆引出的长度，剪断皮线光缆。注意千万不能剪得过短，必须预留用于制作光纤机械接续连接插头的长度。场景三：新建住宅楼(无线槽、桥架、暗管)(1)打楼板洞、敷设暗管新建住宅楼，在没有竖井的建筑物内可采用预埋暗管方式敷设，暗管宜采用钢管或阻燃硬质PVC管，管径不宜小于φ50mm。直线管的管径利用率不超过60%，弯管的管径利用率不超过50%。在楼内水平方向皮线光缆敷设可预埋钢管和阻燃硬质PVC管或线槽，管径宜采用φ15-φ25mm，暗管的弯曲半径应大于管径10倍，当外径小于25mm时，其弯曲半径应大于管径6倍，弯曲角度不得小于90度。(2)敷设线槽新建住宅楼，在没有竖井的建筑物内可采用沿墙敷设线槽。为了不影响美观，皮线光缆应尽量沿踢脚线、门框等布放线槽，并选择弯角较少，且墙壁平整、光滑的路由（能够使用双面胶固定线槽）。线槽内敷设皮线光缆应顺直不交叉，皮线光缆在线槽的进出部位、转弯处应绑扎固定；垂直线槽内皮线光缆应每隔1.5m固定一次。根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。场景四：现有住宅楼(皮线光缆替换现有电话线、五类线)已有电话线、五类线全部统一更换皮线光缆的住宅楼：在征求业主同意的情况下，以室内/外钉固、敷设波纹管的形式布放皮线光缆。(1)打楼板洞、室内外钉固皮线光缆选择皮线光缆钉固路由，一般皮线光缆宜钉固在隐蔽且人手较难触及的墙面上，但应选择不易受外力碰撞，安全的地方。在室内钉固皮线光缆应采用卡钉扣；在室外钉固室外皮线光缆应采用螺钉扣。采用钉固布缆方法时，应每隔50cm用卡钉扣或螺钉扣固定，必须注意不得损伤皮线光缆，穿越墙体时应套保护管，需特别注意皮线光缆的弯曲、绞结、扭曲、损伤等现象。皮线光缆钉固示意图室外皮线光缆钉固示意图(2)敷设波纹管选择波纹管布放路由，波纹管应尽量安装在人手无法触及的地方，且不要设置在有损美观的位置，一般宜采用外径不小于25mm的波纹管。确定过路盒的安装位置，在住宅单元的入户口处以及水平、垂直管的交叉处设置过路盒；当水平波纹管直线段长超过30m或段长超过15m并且有2个以上的90°弯角时，应设置过路盒。安装管卡并固定波纹管，在路由的拐角或建筑物的凹凸处，波纹管需保持一定的弧度后安装固定，以确保皮线光缆的弯曲半径和便于皮线光缆的穿放。过路盒内的皮线光缆不需留有余长，只要满足皮线光缆的弯曲半径即可。波纹管固定示意图场景五：现有住宅楼(利旧现有五类线)已有五类线、且五类线使用年限不长的住宅楼：利旧现有五类线，采用FTTB+LAN模式。场景六：新农村住宅小区新农村住宅小区：按新建小区的皮线光缆布放方式。1.3墙体开孔与皮线光缆穿放皮线光缆经敷设暗管、线槽、室内/外钉固等形式到达住户室外时，采用墙体开挖与皮线光缆穿放形式入户。1.根据入户皮线光缆的敷设路由，确定其穿越墙体的位置。一般宜选用已有的弱电墙孔穿放皮线光缆，对于没有现成墙孔的建筑物应尽量选择在隐蔽且无障碍物的位置开启过墙孔。2.判断需穿放皮线光缆的数量（根据住户数），选择墙体开孔的尺寸,一般直径为10mm的孔可穿放2条皮线光缆。3.根据墙体开孔处的材质与开孔尺寸选取开孔工具（电钻或冲击钻）以及钻头的规格。4.为防止雨水的灌入，应从内墙面向外墙面并倾斜10°进行钻孔。5.墙体开孔后，为了确保钻孔处的美观，内墙面应在墙孔内套入过墙套管或在墙孔口处安装墙面装饰盖板。6.如所开的墙孔比预计的要大，可用水泥进行修复，应尽量做到洞口处的美观。7.将皮线光缆穿放过孔，并用缠绕管包扎穿越墙孔处的皮线光缆，以防止皮线光缆裂化。8.皮线光缆穿越墙孔后，应采用封堵泥、硅胶等填充物封堵外墙面，以防雨水渗入或虫类爬入。9.皮线光缆穿越墙体的两端应留有一定的弧度，以保证皮线光缆的弯曲半径。皮线光缆穿墙敷设及相应保护方式示意图2、皮线光缆安装布放一般技术要求1.皮线光缆布放应顺直，无扭绞和交叉，不应受到外力的挤压和操作损伤。电源线、入户皮线光缆及建筑物内其他弱电系统的缆线应分离布放。若无法满足时，必须采取相应的隔离保护措施。钢丝加强型皮线光缆在交接箱中应注意将金属件接地。2.对于重要用户或有特殊要求的用户，应考虑提供保护，并根据不同情况选择不同的保护方式。3.皮线光缆敷设应充分考虑并严格做到“防火、防鼠、防挤压”要求。4.皮线光缆两端应有统一的标识，标识上宜注明两端连接的位置。标签书写应清晰、端正和正确。标签应选用不宜损坏的材料。5.皮线光缆转弯处应均匀圆滑，使用普通G.652光纤其曲度半径应大于30mm，使用抗弯曲G.657光纤其曲度半径应大于（A型）10mm，（B型）7.5mm，（C型）5mm。6.皮线光缆在敷设时，一般采用人工牵引，牵引力不应超过皮线光缆最大允许张力的80%。瞬间最大牵引力不得超过皮线光缆最大允许张力100N。主要牵引力应加在皮线光缆加强件上。皮线光缆敷设完毕后应释放张力保持自然弯曲状态。7.应使用皮线光缆盘携带皮线光缆，并在敷设皮线光缆时使用放缆托架，使皮线光缆盘能自动转动，以防止皮线光缆被缠绕。8.在皮线光缆敷设过程中，应严格注意光纤的拉伸强度、弯曲半径，避免光纤被缠绕、扭转、损伤和踩踏。皮线光缆敷设的最小弯曲半径应符合下列要求：（1）敷设过程中皮线光缆弯曲半径不应小于40mm；（2）固定后皮线光缆弯曲半径不应小于15mm。9.楼内竖井及桥架要求：（1）电信竖井宜上下一致穿越各个楼层，其内部宽带度不应小于600mm,安装在电缆竖井内的配线箱前操作距离不应小于0.6m。（2）电信竖井内应预留接地装置。（3）竖井内的线槽的安装应大于总线缆利用率的50%以上。（4）竖井内垂直部分入户光缆的布放应每隔1.5米内进行捆绑固定，以防下坠力对纤芯带来的伤害。10.水平布管要求（弱电井至用户端）：（1）预埋管的管径宜采用φ20mm--φ25mm，楼内暗管直线预埋管长度应控制在30米内，长度超过30米时应增设过路箱。暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用三通四通等。（2）暗管的弯曲半径应大于管径10倍，当外径小于25mm时，其弯曲半径应大于管径6倍，弯曲角度不得小于90度。暗管弯曲半径不得小于该管外径的6--10倍。11.皮线光缆布放时，皮线光缆两端预留长度应满足下列要求：楼层光分路箱一端预留约1m；用户皮线光缆终端盒一端预留约0.5m。12.入户皮线光缆敷设完毕后应使用光源、光功率计对其进行测试，入户皮线光缆段在1310nm、1490nm波长的光衰减值均应小于1.5dB，如入户皮线光缆段光衰减值大于1.5dB，应对其进行修补，修补后还未得到改善的，需重新制作光纤机械接续连接插头或者重新敷设皮线光缆。13.室外皮线光缆跨度超出40米应考虑增设软吊方式。14.布放暗（明）管式的皮线光缆首先在敷设暗（明）管时转弯角处的衔接应选用软管或安装过路盒不能直接套用转角；当直线距离长度超过10米处宜安装过路盒。15.布放于竖井的皮线光缆布放原则上从上至下的布放方式，高层楼宇或长距离敷设每隔1.5米需进行捆绑固定，以减轻皮线光缆长期的自重对纤芯带来的伤害。16.电源线、入户皮线光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计和下表要求。其他管线建筑物内通信管线平行静距交叉静距电力线15050给水管15020压缩空气管15020热力管（不包封）500500热力管（包封）300300煤气管30020.3、皮线光缆布放施工步骤3.1、架空支撑件布缆施工步骤：1.确定皮线光缆的敷设路由，并勘察路由上是否存在可利用的用于已敷设室外皮线光缆的支撑件，一般每个支撑件可固定8根室外皮线光缆。2.根据装置牢固、间隔均匀、有利于维修的原则选择支撑件及其安装位置。3.采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上；采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，对于木质外墙可直接将环型拉钩固定在上面。4.分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在支撑件上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。5.用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。6.室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。7.在整个布缆过程中应严禁踩踏或卡住室外皮线光缆，如发现室外皮线光缆有损伤，需考虑重新敷设。3.2、沿建筑物外墙、室外钉固布缆施工步骤：1.选择皮线光缆钉固路由，一般皮线光缆宜钉固在隐蔽且人手较难触及的墙面上。2.在室内钉固皮线光缆应采用卡钉扣；在室外钉固室外皮线光缆应采用螺钉扣。3.在安装钉固件的同时，可将皮线光缆固定在钉固件内，由于卡钉扣和螺钉扣都是通过夹住皮线光缆外护套进行固定的，因此在施工中应注意一边目视检查，一边进行皮线光缆的固定，必须确保皮线光缆无扭曲，且钉固件无挤压在皮线光缆上的现象发生。4.在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。严禁将皮线光缆贴住墙面沿直角弯转弯。5.采用钉固布缆方法时，需特别注意皮线光缆的弯曲、绞结、扭曲、损伤等现象。6.皮线光缆布放完毕后，需全程目视检查皮线光缆，确保皮线光缆上没有外力的产生。7.皮线光缆在户外采用沿建筑物外墙、室外钉固敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值，并按要求固定钢绞线牢固。钉固布缆常用器材：卡钉扣螺钉扣室内环境下用于直接敲击的钉固方式敷设皮线光缆的塑料夹扣。室外环境下用于螺丝钉固方式敷设室外皮线光缆的塑料夹扣。3.3、线槽布缆施工步骤：1.选择线槽布放路由。为了不影响美观，皮线光缆应尽量沿踢脚线、门框等布放线槽，并选择弯角较少，且墙壁平整、光滑的路由（能够使用双面胶固定线槽）。2.选择线槽安装方式（双面胶粘帖方式或螺钉固定方式）。3.在采用双面胶粘帖方式时，应用布擦拭线槽布放路由上的墙面，使墙面上没有灰尘和垃圾，然后将双面胶帖在线槽及其配件上，并粘帖固定在墙面上。4.在采用螺钉固定方式时，应根据线槽及其配件上标注的螺钉固定位置，将线槽及其配件固定在墙面上，一般1米直线槽需用3个螺钉进行固定。5.根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。6.把皮线光缆布放入线槽，关闭线槽盖时应注意不要把皮线光缆夹在底槽上。7.确认线槽盖严实后，用布擦去作业时留下的污垢。3.4、穿放暗管布缆施工步骤：1.根据设备（光分路器、ONU）的安装位置，以及入户暗管和户内管的实际布放情况，查找、确定入户管孔的具体位置。2.先尝试把皮线光缆直接穿放入暗管，如能穿通，即穿缆工作结束，至步骤8。3.无法直接穿缆时，应使用穿管器。如穿管器在穿放过程中阻力较大，可在管孔内倒入适量的润滑剂或者在穿管器上直接涂上润滑剂，再次尝试把穿管器穿入管孔内，如能穿通，至步骤6。4.如在某一端使用穿管器不能穿通的情况下，可从另一端再次进行穿放，如还不能成功，应在穿管器上做好标记，将牵引线抽出，确认堵塞位置，向用户报告情况，重新确定缆方式。5.当穿管器顺利穿通管孔后，把穿线器的一端与皮线光缆连接起来，制作合格的皮线光缆牵引端头（穿管器牵引线的端部和皮线光缆端部相互缠绕20cm，并用绝缘胶带包扎，但不要包得太厚），如在同一管孔中敷设有其他线缆，宜使用润滑剂，以防止损伤其他线缆。6.将皮线光缆牵引入管时的配合是很重要的，应由二人进行作业，双方必须相互间喊话，例如牵引开始的信号、牵引时的互相间口令、牵引的速度以及皮线光缆的状态等。由于牵引端的作业人员看不到放缆端的作业人员，所以不能勉强硬拉皮线光缆。7.将皮线光缆牵引出管孔后，应分别用手和眼睛确认皮线光缆引出段上是否有凹陷或损伤，如果有损伤，则放弃穿管的施工方式。8.确认皮线光缆引出的长度，剪断皮线光缆。注意千万不能剪得过短，必须预留用于制作光纤机械接续连接插头的长度。3.5、波纹管布缆施工步骤：1.选择波纹管布放路由，波纹管应尽量安装在人手无法触及的地方，且不要设置在有损美观的位置，一般宜采用外径不小于25mm的波纹管。2.确定过路盒的安装位置，在住宅单元的入户口处以及水平、垂直管的交叉处设置过路盒；当水平波纹管直线段长超过30m或段长超过15m并且有2个以上的90°弯角时，应设置过路盒。3.安装管卡并固定波纹管，在路由的拐角或建筑物的凹凸处，波纹管需保持一定的弧度后安装固定，以确保皮线光缆的弯曲半径和便于皮线光缆的穿放。4.在波纹管内穿放皮线光缆（在距离较长的波纹管内穿放皮线光缆时可使用穿管器）。5.连续穿越二个直线过路盒或通过过路盒转弯以及在入户点牵引皮线光缆时，应把皮线光缆抽出过路盒后再行穿放。6.过路盒内的皮线光缆不需留有余长，只要满足皮线光缆的弯曲半径即可。皮线光缆穿通后，应确认过路盒内的皮线光缆没有被挤压，特别要注意通过过路盒转弯处的皮线光缆。7.关闭各个过路盒的盖子。3.6、墙体开孔与皮线光缆穿放施工步骤：1.根据入户皮线光缆的敷设路由，确定其穿越墙体的位置。一般宜选用已有的弱电墙孔穿放皮线光缆，对于没有现成墙孔的建筑物应尽量选择在隐蔽且无障碍物的位置开启过墙孔。2.判断需穿放皮线光缆的数量（根据住户数），选择墙体开孔的尺寸,一般直径为10mm的孔可穿放2条皮线光缆。3.根据墙体开孔处的材质与开孔尺寸选取开孔工具（电钻或冲击钻）以及钻头的规格。4.为防止雨水的灌入，应从内墙面向外墙面并倾斜10°进行钻孔。5.墙体开孔后，为了确保钻孔处的美观，内墙面应在墙孔内套入过墙套管或在墙孔口处安装墙面装饰盖板。6.如所开的墙孔比预计的要大，可用水泥进行修复，应尽量做到洞口处的美观。7.将皮线光缆穿放过孔，并用缠绕管包扎穿越墙孔处的皮线光缆，以防止皮线光缆裂化。8.皮线光缆穿越墙孔后，应采用封堵泥、硅胶等填充物封堵外墙面，以防雨水渗入或虫类爬入。9.皮线光缆穿越墙体的两端应留有一定的弧度，以保证皮线光缆的弯曲半径。4、ONU布放及室内综合布线4.1、用户内部设置：（1）、用户内部原则上要求安装EPON网络家居配线箱，箱内具有电话、数据、有线电视等网络综合接线功能。并尽量在土建施工时预埋在墙体内、安装于用户的书房或客厅内等无障碍物的区内（以满足号覆盖），箱体底边离地0.5—1.6m为宜并尽量提供10欧姆以下的接地排。箱体大小：350mmX450mmX110mm（ONU内置）、350mmX250mmX110mm（ONU外置）。（2）、对于没有安装EPON网络家居配线箱的用户需设置光纤86盒，86盒与用户集中布线区域需有暗管连通并具备市电引入；皮缆在用户端预留0.5m；4.2、用户内部布线参考方案如下：图一普通套房户内布线示意图图二复式楼户内布线示意图图三单栋别墅户内布线示意图4.3、新装修住宅新装修住宅用户的ONU装在信息箱内。无信息箱用户建议用户新装信息箱。新装修住宅用户室内综合布线采用预埋暗管敷设，路由按最短距离敷设。1.用户家庭土建装修时应设置信息箱（尽量选用电信定制箱体，保证通风散热等性能良好），并根据用户的使用习惯，由信息箱布放网络线至各个计算机接入点，按规范做好网络线在信息箱和信息面板的成端卡接。2.家庭信息箱设置应方便外线光缆的引入，信息箱距地0.5m，内置220V电源插座。箱体设置隐蔽美观，防止渗水，远离火源、干扰源。3.按信息箱的设计位置摆放ONU设备，线路一般采用星型布线方式，多媒体箱至每部电话机、每台电视机和电脑的接口应采用单独的暗管和缆线，信息插座在客厅及卧室距地0.3m，在厨房及浴室距地1.5m，有电话需求的房间，五类线中兰、棕线对传输语音，橙、绿线对传输数据，多媒体箱侧做好水晶头并贴上标签。五类线中间不得有接头。电源线、光纤、五类线引接，电源线、光纤、五类线连接好后应尽量绑扎固定，防止不经意的拖拽引起设备故障。4.户内预埋管的管径宜采用φ15-φ25mm，楼内暗管直线预埋管长度应控制在30米内，长度超过30米时应增设过渡箱。暗管必须弯曲敷设时，弯角应尽量避免且不小于90度，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用三通四通等。管的弯曲半径应大于管径10倍，当外径小于25mm时，其弯曲半径应大于管径6倍，弯曲角度不得小于90度。暗管弯曲半径不得小于该管外径的6～10倍。暗管孔内不得有各种线缆接头。家庭综合布线ONU位于信息箱，线缆以暗管敷设示意图4.4、现有住宅现有住宅用户室内综合布线时，线缆敷设采用线槽布放，线槽应尽量沿踢脚线、门框等布放，并选择弯角较少，且墙壁平整、光滑的路由。有信息箱的住宅，ONU放置于信息箱内；无信息箱的住宅，ONU可以选择挂置于墙面或放置于桌面。1.选择线槽布放路由。为了不影响美观，皮线光缆应尽量沿踢脚线、门框等布放线槽，并选择弯角较少，且墙壁平整、光滑的路由（能够使用双面胶固定线槽）。2.选择线槽安装方式（双面胶粘帖方式或螺钉固定方式）。3.在采用双面胶粘帖方式时，应用布擦拭线槽布放路由上的墙面，使墙面上没有灰尘和垃圾，然后将双面胶帖在线槽及其配件上，并粘帖固定在墙面上。4.在采用螺钉固定方式时，应根据线槽及其配件上标注的螺钉固定位置，将线槽及其配件固定在墙面上，一般1米直线槽需用3个螺钉进行固定。5.根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。6.把皮线光缆布放入线槽，关闭线槽盖时应注意不要把皮线光缆夹在底槽上。7.确认线槽盖严实后，用布擦去作业时留下的污垢。4.5、1ONU放置于信息箱按信息箱的设计位置摆放ONU设备，线路一般采用星型布线方式，多媒体箱至每部电话机、每台电视机和电脑的接口应采用单独的线缆，信息插座在客厅及卧室距地0.3m，在厨房及浴室距地1.5m，有电话需求的房间，五类线中兰、棕线对传输语音，橙、绿线对传输数据，多媒体箱侧做好水晶头并贴上标签。五类线中间不得有接头。电源线、光纤、五类线引接，电源线、光纤、五类线连接好后应尽量绑扎固定，防止不经意的拖拽引起设备故障。家庭综合布线ONU位于信息箱示意图4.5、2ONU挂置于墙面1.ONU设备摆放位置隐蔽美观，避开火源和电磁干扰源，方便电源线、光纤、五类线引接，电源线、光纤、五类线连接好后应尽量绑扎固定，防止不经意的拖拽引起设备故障。2.ONU设备摆放位置应干净整洁，防止灰尘、水的渗入引起故障。3.ONU设备应摆放应防火、通风散热；长时间不用时应关掉电源、拔掉电源插头。4．ONU挂于墙壁指示灯的方向应向上，电源线、光纤、五类线等线缆布放应采用线槽保护。家庭综合布线ONU壁挂墙面示意图4.5、3ONU安装于桌面1.ONU设备摆放位置隐蔽美观，避开火源和电磁干扰源，方便电源线、光纤、五类线引接，电源线、光纤、五类线连接好后应尽量绑扎固定，防止不经意的拖拽引起设备故障。2.ONU设备摆放位置应干净整洁，防止灰尘、水的渗入引起故障。3.ONU设备应摆放应防火、通风散热；长时间不用时应关掉电源、拔掉电源插头。4．ONU挂于墙壁指示灯的方向应向上，电源线、光纤、五类线等线缆布放应采用线槽保护。家庭综合布线ONU放置于桌面示意图5、ONU（FTTH）/设备标签6.1、标识方式：标签方式\uf06e现场标识所用的材料、材质：不干胶纸质材料；\uf06e现场标识的内容：包括中国电信LOGO、机房层面的设备名称、其他信息(建议在备注栏内填写承载的业务名或业务号、IP地址等信息，以方便用户故障申告或业务变更申请)\uf06e现场标识的字体、大小、颜色、位置等技术要求：\uf0d8现场标签面大小：长（76mm）×高（36mm）×厚（0.15mm）\uf0d8现场标识的字体、大小：汉字、字母采用宋体字，数字采用TimesNewRoman；字体大小不小于“小四”号字，推荐用“四”号字；\uf0d8颜色、位置：采用蓝底黑字；张贴位置为设备正面的左上方（如遇厂商规格标牌，紧靠标牌右侧粘帖），若正面不便粘帖，可粘帖在设备的侧面或背面。\uf06eONU现场标识示例图：6.2、光路跳接尾纤标识1.标识方式：标签方式2.现场标识所用的材料、材质：不干胶纸质材质3.现场标识的内容：光路名称或业务名称，尾纤对端连接设备端子端子位置或对端设备信息。4.现场标识的字体、大小、颜色、位置等技术要求：5.现场标签面大小：长（适当长度）×高（12mm）×厚（0.15mm）6.现场标识的字体、大小：汉字、字母采用宋体字，数字采用TimesNewRoman；字体大小用“8”号字；7.标签的颜色：其标签的颜色应遵循《泉州电信客户业务标签标识技术规范》里的相关规定（用橙色、黄色、蓝色、白色分别代表为A、B、C、N类客户使用）。8.位置：张贴位置为尾纤头往下1.5CM处。现场标识示例图：',)
