什么是匹配电阻,匹配电阻有什么用

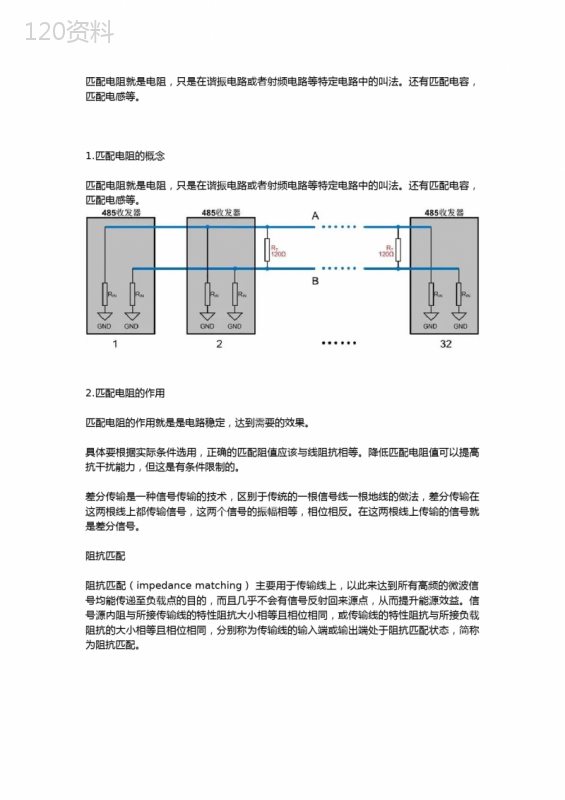

('匹配电阻就是电阻，只是在谐振电路或者射频电路等特定电路中的叫法。还有匹配电容，匹配电感等。1.匹配电阻的概念匹配电阻就是电阻，只是在谐振电路或者射频电路等特定电路中的叫法。还有匹配电容，匹配电感等。2.匹配电阻的作用匹配电阻的作用就是是电路稳定，达到需要的效果。具体要根据实际条件选用，正确的匹配阻值应该与线阻抗相等。降低匹配电阻值可以提高抗干扰能力，但这是有条件限制的。差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输在这两根线上都传输信号，这两个信号的振幅相等，相位相反。在这两根线上传输的信号就是差分信号。阻抗匹配阻抗匹配（impedancematching）主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点，从而提升能源效益。信号源内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，分别称为传输线的输入端或输出端处于阻抗匹配状态，简称为阻抗匹配。3.匹配电阻怎么算阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。我们先从直流电压源驱动一个负载入手。由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/（R+r），可以看出，负载电阻R越小，则输出电流越大。负载R上的电压为：Uo=IR=U［1+（r/R）］，可以看出，负载电阻R越大，则输出电压Uo越高。再来计算一下电阻R消耗的功率为：P=IIR=［U/（R+r）］［U/（R+r）］R=UUR/（RR+2Rr+rr）=UUR/［（R-r）（R-r）+4Rr］=UU/{［（R-r）（R-r）/R］+4r}',)
