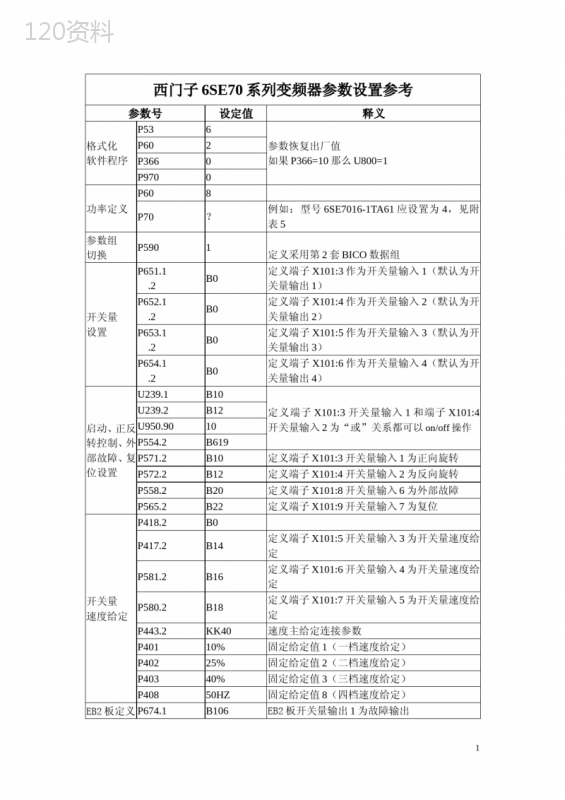

('西门子6SE70系列变频器参数设置参考参数号设定值释义格式化软件程序P536参数恢复出厂值如果P366=10那么U800=1P602P3660P9700功率定义P608P70？例如：型号6SE7016-1TA61应设置为4，见附表5参数组切换P5901定义采用第2套BICO数据组开关量设置P651.1.2B0定义端子X101:3作为开关量输入1（默认为开关量输出1）P652.1.2B0定义端子X101:4作为开关量输入2（默认为开关量输出2）P653.1.2B0定义端子X101:5作为开关量输入3（默认为开关量输出3）P654.1.2B0定义端子X101:6作为开关量输入4（默认为开关量输出4）启动、正反转控制、外部故障、复位设置U239.1B10定义端子X101:3开关量输入1和端子X101:4开关量输入2为“或”关系都可以on/off操作U239.2B12U950.9010P554.2B619P571.2B10定义端子X101:3开关量输入1为正向旋转P572.2B12定义端子X101:4开关量输入2为反向旋转P558.2B20定义端子X101:8开关量输入6为外部故障P565.2B22定义端子X101:9开关量输入7为复位开关量速度给定P418.2B0P417.2B14定义端子X101:5开关量输入3为开关量速度给定P581.2B16定义端子X101:6开关量输入4为开关量速度给定P580.2B18定义端子X101:7开关量输入5为开关量速度给定P443.2KK40速度主给定连接参数P40110%固定给定值1（一档速度给定）P40225%固定给定值2（二档速度给定）P40340%固定给定值3（三档速度给定）P40850HZ固定给定值8（四档速度给定）EB2板定义P674.1B106EB2板开关量输出1为故障输出1西门子6SE70系列变频器参数设置参考参数号设定值释义P674.2B120EB2板开关量输出2为比较设定值输出P795KK148比较值处理P7965%P7970P7980P0605选择系统设置P0680无输出滤波器P071380V装置输入电压P09510电机型式P1001V/F控制方式P101380V电机额定电压P102？电机额定电流之和P1030电机励磁电流———自动设定P1040.8电机功率因数P10750HZ电机额定频率P108？电机额定转速P109？电机极对数P113？电机额定转矩P1140选择工艺条件启动控制系统P1151计算电机模型P1281.5倍装置最大输出电流P13011测速机的连接方式P1511024脉冲编码器脉冲数P3300系统V/F模式功能参数：0为线性特性P350？电流参考值P351380V电压参考值P35250HZ频率参考值P353？转速参考值P354？转矩参考值P35710采样时间，如果报F042适量增加该参数P45250HZ正向旋转时的最大频率。如果P366=10,U800=1设置U805代替P453-50HZ反向旋转时的最大频率。如果P366=10,U800=1设置U805代替P0601回到参数菜单（参数自检）P4628s加速时间。如果P366=10,U800=1设置U827代替P4630加速时间单位：S2西门子6SE70系列变频器参数设置参考参数号设定值释义P4648s减速时间。如果P366=10,U800=1设置U828代替P4650减速时间单位：SP492200%力矩上限P498-200%力矩下限P1152或4如果要辩识设置该参数，平移机构不建议做辩识处理编码器相序错误抱F098故障按下P键后，出现警告A078（静止测量）或A080（旋转测量）变频器必须在20S内启动附表1闸控制功能，见功能图470页P36610闸控制建议这样设置U8001闸控制建议这样设置P561.002B278抱闸控制逆变器释放，闸控制必须这样设置P564.002B277抱闸控制给定值释放，闸控制必须这样设置P674.003B275EB2板开关量输出3为闸控制输出P6051选择抱闸的控制方式，有抱闸但不带检测信号P6060.05抱闸打开触发脉冲激活延时时间P60710S抱闸闭合触发脉冲封锁延时时间，力矩保持，相当于ABB变频器起升宏67.1参数P608.002B104打开抱闸指令P609.002B105闭合抱闸指令P610K242检测电流值,打开抱闸P61130%检测电流K242大于该阀值，闸打开P615KK148P6168%速度实际值检测小于此阀值，闸闭合P6170闸闭合延时时间P800P800p617+p607U953.0484激活闸控制功能附表2起升机构速度偏置设定，目的是开闸信号发出后,不论起升还是下降,瞬间都给定一个向上速度值,建立一个较大的向上力矩，防止溜钩。设置P366=10，U800=1下列功能可用U84150MS附加给定2的滤波时间常数U8422%启动脉冲设定值U843100MS启动脉冲的滤波时间常数U844B275选择触发启动脉冲源，附表3PC与PMU上X300通讯P700.0010串口通讯地址P701.0019600B串口通讯波特率附表4与PLC实现PROFIBUS通讯设定P918.0013CBX的总线地址P443.002K3003DP通讯速度给定P554.002B3100写on/off指令（控制字1的第0位）P565.002B3107写故障确认（控制字1的第7位）————B3110写PLC来的控制命令P571.002B3111写正向旋转指令（控制字1的第11位）P572.002B3112写反向旋转指令（控制字1的第12位）P590.002B3214写选择BICO数据组（控制字2的第14位）P734.001K32读状态字1P734.002K33读状态字2P734.003KK148读速度实际值P734.004K22读输出电流值附表53AC380V~480V（书本型）4订货号In[A]PWE空气冷却6SE7016-1EA616.136SE7018-0EA616.896SE7021-0EA6110.2116SE7021-3EB6113.2186SE7021-8EB6117.5256SE7022-6EC6125.5356SE7023-4EC6134.0426SE7023-8ED6137.5466SE7024-7ED6147.0526SE7026-0ED6159.0566SE7027-2ED6172.066DC510V~650V（书本型）订货号In[A]PWE空气冷却6SE7016-1TA616.146SE7018-0TA618.0106SE7021-0TA6110.2126SE7021-3TB6113.2196SE7021-8TB6117.5266SE7022-6TC6125.5366SE7023-4TC6134.0436SE7023-8TD6137.5476SE7024-7TD6147.0536SE7026-0TD6159.0576SE7.27-2TD6172.0673AC380V~480V（装机装柜型）订货号In[A]PWE空气冷却6SE7031-0EE6092.0746SE7031-2EF60124.0826SE7031-5EF60146.0906SE7031-8EF60186.0986SE7032-1EG60210.01026SE7032-6EG60260.01086SE7033-2EG60315.01126SE7033-7EG60370.01166SE7035-1EK60510.01476SE7036-0EK60590.01516SE7037-0EK60690.0164DC510V~650V（装机装柜型）订货号In[A]PWE空气冷却6SE7031-0TE6092.0756SE7031-2TF60124.08356SE7031-5TF60146.0916SE7031-8TF60186.0996SE7032-1TG60210.01036SE7032-6TG60260.01096SE7033-2TG60315.01136SE7033-7TG60370.01176SE7035-1TJ60510.01206SE7036-0TJ60590.01236SE7037-0TK60690.01266SE7038-6TK60860.01276SE7041-1TM601100.01346SE7041-1TK601100.01356SE7041-3TM601300.01406SE7041-6TM601630.01506SE7042-1TQ602090.01536SE7041-3TL601300.01546SE7037-0TJ60690.01636SE7038-6TS606450.01816SE7041-1TS606270.01856SE7042-5TN602470.0194注：1、在线监测曲线：K22输出电流KK73给定速度;KK148实际速度.2、r002显示速度实际值单位Hzr004显示变频器输出电流,单位Ar006直流母线电压r012显示当前有效BICO数据组r014显示速度给定r015显示速度实际值P030/r031显示开关量状态r069电子板软件版本r129电流限幅r550控制字1状态r551控制字2状态r552状态字1状态r553状态字2状态r733显示CBX控制状态r782故障发生时间r783跳闸时的速度r786跳闸时的电压r826显示电子板编码r947/r949故障查询6P952=0故障清除7',)
