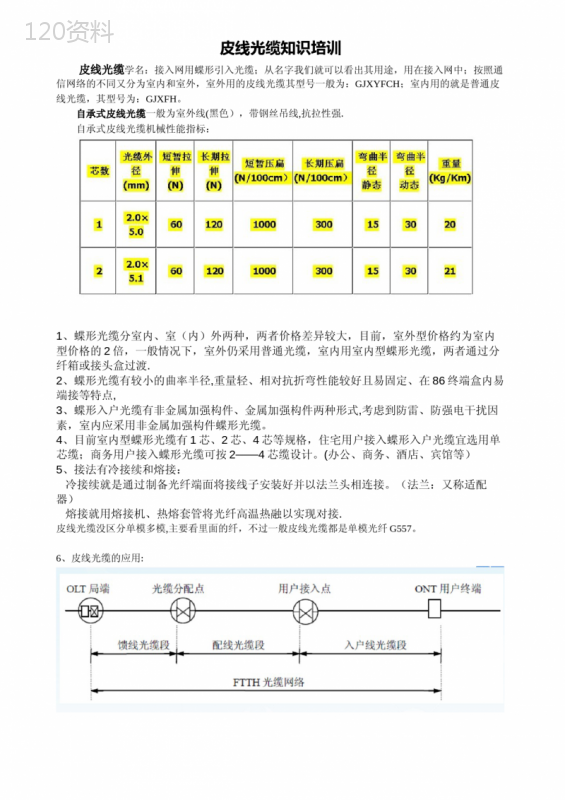

('皮线光缆知识培训皮线光缆学名：接入网用蝶形引入光缆；从名字我们就可以看出其用途，用在接入网中；按照通信网络的不同又分为室内和室外，室外用的皮线光缆其型号一般为：GJXYFCH；室内用的就是普通皮线光缆，其型号为：GJXFH。自承式皮线光缆一般为室外线(黑色），带钢丝吊线,抗拉性强.自承式皮线光缆机械性能指标：1、蝶形光缆分室内、室（内）外两种，两者价格差异较大，目前，室外型价格约为室内型价格的2倍，一般情况下，室外仍采用普通光缆，室内用室内型蝶形光缆，两者通过分纤箱或接头盒过渡.2、蝶形光缆有较小的曲率半径,重量轻、相对抗折弯性能较好且易固定、在86终端盒内易端接等特点,3、蝶形入户光缆有非金属加强构件、金属加强构件两种形式,考虑到防雷、防强电干扰因素，室内应采用非金属加强构件蝶形光缆。4、目前室内型蝶形光缆有1芯、2芯、4芯等规格，住宅用户接入蝶形入户光缆宜选用单芯缆；商务用户接入蝶形光缆可按2——4芯缆设计。(办公、商务、酒店、宾馆等）5、接法有冷接续和熔接：冷接续就是通过制备光纤端面将接线子安装好并以法兰头相连接。（法兰：又称适配器）熔接就用熔接机、热熔套管将光纤高温热融以实现对接.皮线光缆没区分单模多模,主要看里面的纤，不过一般皮线光缆都是单模光纤G557。6、皮线光缆的应用:7、皮线光缆的外形尺寸:8、光纤的颜色；9、增强构件：皮线光缆简要说明:皮线光缆/光纤入户蝶形引入光缆产品介绍：皮线光缆用于光纤入户蝶形引入光缆。外皮一般为黑色、直径比较小、柔韧性好；横截面呈8字型，加强件位于两圆中心,可采用金属或非金属结构，光纤位于8字型的几何中心.皮线光缆内部光纤多采用G。657小弯曲半径光纤，可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户.皮线光缆独特的8字型构造可以在最短时间内实现现场成端详细介绍:皮线光缆是一种新型的入户光缆全名是蝶形引入光缆，俗称皮线光缆,因为体积小重量轻，适用于光缆入户的情况，布线时可以根据现场的距离进行裁减，大大提供了工程施工效率。接入网用蝶形引入光缆(俗称皮线光缆）分为两大系列：1、非自承式蝶形引入光缆:适用于室内的布线使用（1、2、4芯)。2、自承式蝶形引入光缆:适用于室外架空引入使用（1、2、4芯）产品特性：通过在弹性方面的特殊设计，保证安装过程中光纤不易折断。在将光缆弯曲的时候，只需要在弯曲的位置将光缆放开,光缆就会自动回到原来的位置，不会导致变形或是在光缆护套上留下任何印记。无论是从哪个方向弯曲,光缆都很柔韧,使光纤可以很小的弯曲半径进行安装或缠绕.踏压，挤压,弯曲，打结不会影响光缆的传输损耗。光滑的光缆护套，耐磨耐用。该皮线光缆具有：外径小、重量轻、成本低、易敷设，施工快，且易于用手剥离出光纤，光缆柔软性能和弯曲性能好，可以像普通电话线一样柔软的使用，甚至在光缆折叠和打结受力以后光纤芯都不会折断，特别适合在建筑物内的小角度的铺设安装的特点.该皮线光缆主要用途有：光纤入户（FTTH）工程中，作为末端入户光缆使用.＊建筑智能化系统工程中，建筑物内各种需要光缆传输的连接。＊建筑物内的各种光通信网络的光缆连接。火灾自动报警及消防联动系统的光缆连接。＊建筑物内、大型公众场所、停车场、居住小区、公园等,需要建设安防监控系统的光缆连接.弱电系统集成等光缆连接。＊大型公众场合（如公园、音乐厅）的分散音响系统的光缆连接.其他接入网领域需要使用引入光缆的场合。技术参数：根据应用场合的不同，皮线光缆可以分为自带钢芯结构的自承式光缆和不带钢芯的皮线光缆.环境光缆结构光缆类型光缆特点入户光缆入户光缆Max.12C重量轻，体积小,适用于从FTTH网络接到用户终端的情况。有带状光纤或单根光纤可选。还可以提供非金属结构室内光缆室内/终端光缆Max。12C体积小，尤其适用于在现有管道中添加线路的情况下.备有开槽，光纤或跳线可以很容易的取出超柔性光缆1,2C弹性光缆，适用于室内及终端安装等经常需要弯曲光缆的情况性能指标皮线光纤机械特性测试项目技术指标筛选等级(%)筛选应变≧20最小弯曲半径(mm)15涂层剥离办（N)峰值1.3F8≦≦。9平均值1F5≦≦静态疲劳指数（nd）20动态拉伸强度（Gpa）3.8单芯二次涂覆直径(um)250涂层不圆度（%)6.0≧涂层/包层同心度（um)12≦皮线光缆机械特性项目/类型皮线光缆自承式皮线光缆光纤数［数量］1-21—2标称外径[mm]3。0×2。05。0×2。0重量[kg/km]6。9520加强芯数量22最大张力[N］130660皮线光缆俗称室内悬挂式布线光缆。在国内光纤接入市场呈现出良好的发展势头的情况下,光纤接入已成为光通信领域中的热点.在光纤接入工程中，靠近用户的室内布线是最为复杂的环节,常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户)室内布线的需求。因此，2002年，由烽火科技根据市场需求开发出皮线光缆，并申请了国家专利.皮线光缆的基本结构和特点皮线光缆多为单芯、双芯结构,也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。烽火科技的皮线光缆内光纤采用G.657小弯曲半径光纤,可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户。皮线光缆独特的8字型构造可以在最短时间内实现现场成端，目前康宁、3M、藤仓公司制造的多种现场连接器均可以与2.0mm×3。1mm标准尺寸的皮线光缆适配，并在全球得到广泛应用.接入网用碟形引入光缆（室内布线用）产品描述接入网用碟形引入光缆（室内布线用）是将光通信单元(光纤）处于中心，两侧放置两根平行非金属加强件（FRP）或金属加强构件，最后,挤制黑色或彩色聚氯乙烯(PVC)或低烟无卤材料(LSZH，低烟，无卤，阻燃）护套而成。河北鸿翔电讯器材有限公司根据国家标准YD/T1997-2009生产的皮线光缆具有以下特点。产品特点\uf06e特种耐弯光纤，提供更大的带宽,增强网络传输性能；两根平行FRP或金属加强件使光缆具有良好的抗压性能，保护光纤；光缆结构简单，重量轻,实用性强；独特的凹槽设计，易剥离，方便接续，简化安装和维护；低烟无卤阻燃聚乙烯护套或阻燃聚氯乙烯护套，环保。可与多种现场连接器匹配，可现场成端.产品应用\uf06e用于室内布线，终端用户直接用缆；用于建筑物引入光缆;FTTH中用户室内布线用.执行标准YD/T1997-2009接入网用碟形引入光缆光学特性50/125μm62.5/125μmG.652G。657衰减＠850nm≤3。5dB/km≤3.5dB/km＠1300nm≤1。5dB/km≤1。5dB/km＠1310nm≤0。40dB/km≤0。40dB/km＠1550nm≤0。30dB/km≤0.30dB/km带宽@850nm≥600MHz·km≥200MHz·km@1300nm≥1200MHz·km≥600MHz·km数值孔径0。200±0.015NA0。275±0。015NA光缆截止波长≤1260mm≤1260mm储存、使用温度：-20℃至+60℃订货信息1、光缆型式2、加强件3、护套材料4、光纤芯数5、光纤类型GJX—碟形引入光缆F-非金属加强件V-聚氯乙烯护套数字表示B1。1-G。652B无符号-金属加强件H—低烟无卤阻燃聚烯烃护套B1.3—G.652DB6a-G.657AB6b-G.657B交货长度推荐长度：2000m或3000m/每卷;可按客户要求提供其它长度。皮线光缆的检验：1.长度：误差值≤5%2。护套最小厚度：≥0。4mm3.外观：护套表面应光滑、颜色均匀，没有气泡、裂痕和污渍.4.衰减特性：1310nm≤0.4dB1550nm≤0。3dB5.可分离性:检验长度50cm，将皮线光缆在正中间缺口处撕裂分离20cm,其撕裂力最小不低于3N，最大不大于10N。6.分离后，光纤应能够完全裸露出来，且着色层无明显剥落.光纤应不能从剩余光缆中手动抽出来,加强件处的护套应保持完整，无裂痕.7.抽检：低温-15摄氏度时，(持续4小时），卷绕实验(4圈）,光纤不断裂,护套无开裂.8.标志擦拭:擦拭循环次数不少于5次，目视仍可辨认标志及合格.9.阻燃性能：垂直点燃，不延燃。检验周期：有下列情况之一的,需对产品进行型式试验：1、光缆产品定型鉴定时2、正式生产后，结构、工艺、材料有较大变动时.3、停产半年以上,再度恢复生产时.4、检验结果与上一次型式试验结果有较大差异时.5、正常生产时，每年进行一次。贮存运输：1、在室温下避光保存2、避免光缆盘平方，不得堆放。3、运输时遮蓬，防雨雪淋、日晒，防止碰撞。',)
