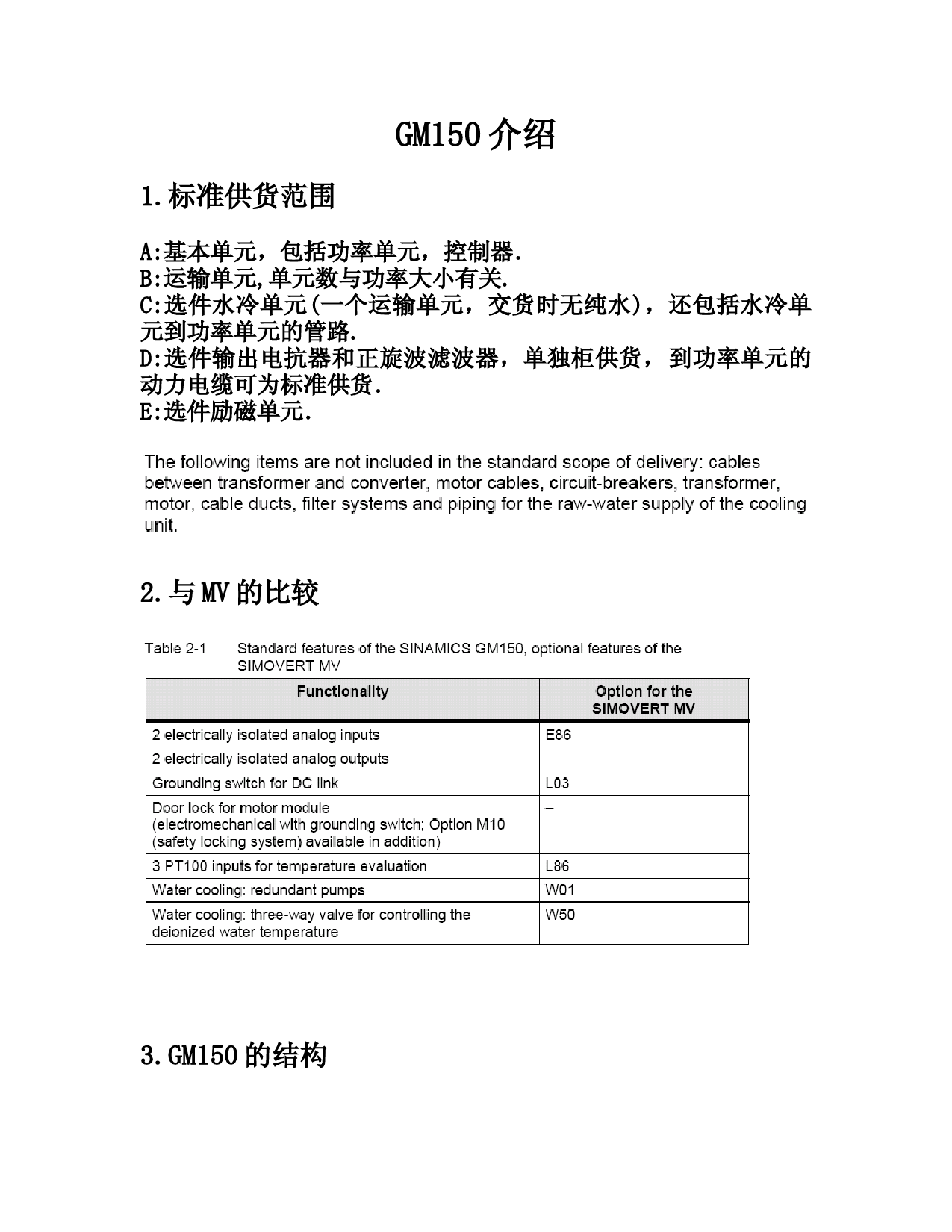

('GM150介绍1.标准供货范围A:基本单元，包括功率单元，控制器．B:运输单元,单元数与功率大小有关.C:选件水冷单元(一个运输单元，交货时无纯水)，还包括水冷单元到功率单元的管路.D:选件输出电抗器和正旋波滤波器，单独柜供货，到功率单元的动力电缆可为标准供货．E:选件励磁单元．2.与MV的比较3.GM150的结构1)典型12脉动主回路2)不同的结构图4.GM150主回路高压开关和接口信号要求输入侧开关必须由变频器控制,对开关动作时间有要求,对信号接口也有要求.见下图:5．GM150变频器的选型GM150本身没有过载能力,而且带载能力还与安装高度,温度等有关,因此选型必须参考以下因素:1)高输出频率时降容:不适合恒转矩负载2)长期在低输出频率运行时的降容:对恒转矩负载的影响例子:恒转矩负载,长期在5HZ运行,且没有过载能力的降容.3)因要求有过载能力的降容(IGBT)纵坐标为IN,最大为140%IN(IN为降容前电流,相对IB则大于140%).给出周期,过载时间和倍数,基准电流,求装置电流.例:1000S周期,过载时间60S,装置降容使用20%后过载倍数118%IN(是参考降容前的额定电流).把1000A当作800A使用,可过载电流到1180A60S.相对IB过载145%(控制对象基准电流小于800A).纵坐标为IB,最大可超过140%此表从另外角度解释过流:告诉IB和过载信息,满足条件,求出降容系数,(装置额定电流降容系数>IB).实际与上表对应的.对平方特性的风机和泵,GM150可驱动国产变频电机或SIEMENS所有高压电机,也可驱动加Y15选件的国产非变频电机.无过载要求对恒转矩负载且有过载要求,GM150可驱动国产变频电机或SIEMENS所有高压电机,不能驱动加Y15选件的国产非变频电机.4)因要求有过载能力的降容(IGCT)6.变频器对电机的要求1)电压要求参数:2)电机模型参数:3)不同电机可配的输出选项7.变频器控制的重要接口参数高压开关的开关量输入信号及连接:整流单元.P6684.0=CU320.r722.0,CBreadystatussignal(1=ready)整流单元.P6686.0=CU320.r722.1,CBopenstatussignal(1=open)整流单元.P6685.0=CU320.r722.2,CBclosestatussignal(1=close)整流单元.P6689.0=CU320.r722.3,externaltripsignal(1=trip)整流单元.P6687.0=CU320.r722.4,CBauxiliaryvoltage1ok(1=ok)整流单元.P6688.0=CU320.r722.5,CBauxiliaryvoltage2ok(1=ok)逆变器.P845.0=CU320.r722.6,emergencybutton(1=noemergencysignal)逆变器.P6576.1=CU320.r722.7,externalsafetycircuittrip(1=notrip),高压开关的开关量输入信号及连接:CU320.P738=整流单元.r6660.0,commandCBclose(1=active)CU320.P739=整流单元.r6660.1,commandCBopen(0=active,canchange)CU320.P740=整流单元.r6660.2,openundervoltagecoil(0=active)(normallyin“1”status,ifitis“0”,itmeanundervoltage.CU320.P741=整流单元.r6571.0,commandpre-chargeon(1=active)',)
