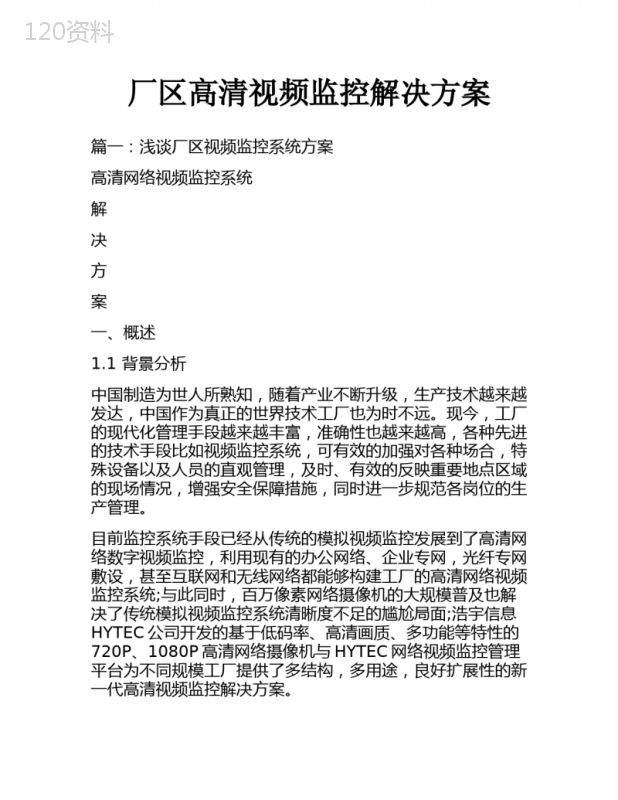

('厂区高清视频监控解决方案篇一：浅谈厂区视频监控系统方案高清网络视频监控系统解决方案一、概述1.1背景分析中国制造为世人所熟知，随着产业不断升级，生产技术越来越发达，中国作为真正的世界技术工厂也为时不远。现今，工厂的现代化管理手段越来越丰富，准确性也越来越高，各种先进的技术手段比如视频监控系统，可有效的加强对各种场合，特殊设备以及人员的直观管理，及时、有效的反映重要地点区域的现场情况，增强安全保障措施，同时进一步规范各岗位的生产管理。目前监控系统手段已经从传统的模拟视频监控发展到了高清网络数字视频监控，利用现有的办公网络、企业专网，光纤专网敷设，甚至互联网和无线网络都能够构建工厂的高清网络视频监控系统;与此同时，百万像素网络摄像机的大规模普及也解决了传统模拟视频监控系统清晰度不足的尴尬局面;浩宇信息HYTEC公司开发的基于低码率、高清画质、多功能等特性的720P、1080P高清网络摄像机与HYTEC网络视频监控管理平台为不同规模工厂提供了多结构，多用途，良好扩展性的新一代高清视频监控解决方案。1.2需求分析系统主要满足两大部分的需求，一是工厂公共区域安全防范的需要;二是工厂生产区域监控管理的需求。工厂安全防范周界视频监控系统：在工厂周界区域部署感红外的固定高清网络枪式摄像机，满足全天候24小时监控。出入口监控：在厂房出入口、园区出入口以及其他重要区域的出入口安装高清摄像机。厂房内部：在厂房内部部署大范围监控的摄像机，以满足对整个厂房的全局监控。库区监控：在库房内外部署摄像机，严密监视现场情况。生产区域管理重要设备监控：在车间、厂房一些重要的设备处安装高清摄像机，对设备运行状态、防盗、防破坏进行监视。生产过程监视：对于一些生产线上、操作岗位进行重点监控，记录操作过程和生产线上的生产过程。其他需求整个系统应该采用模块化、数字化、网络化架构，满足结构简单化和系统可扩展的需求利用平台管理软件来统一管理前后端物理设备和虚拟软件模块，做到模块化部署、集中化管理的新一代监控功能。视频监控管理平台应能与红外报警系统、消防系统、门禁系统等实现联动，满足协同管理、统一调度。1.3设计原则1.先进性本系统采用先进的、具有前瞻性的视频监控技术，包括130万像素数字高清技术、高清视频编解码技术、视频海量存储和高效检索技术和视频智能分析技术等。同时采用先进的综合视频管理平台，借鉴海量多媒体资料管理系统的经验和技术，不仅实现对高清、标清视频的统一管理，还应实现整个系统设备的运维管理，以及各类视频综合智能化应用。2.可靠性系统设计、设备选型、调试、安装等环节应严格执行国家、行业的有关标准及公安部门有关安全技术防范的要求，贯彻质量条例，采用稳定、可靠的技术设备，确保系统级别的高稳定性和可靠性，满足实际需求，实现全年365天的全天候长期稳定运行。系统中核心的存储设备、重要的服务器及后台服务软件等，支持掉电恢复后设备及软件自动恢复正常连接、断网或网络风暴恢复后设备及软件自动恢复正常连接，启动过程无需过多人工干预。3.安全性系统传输采用专网，充分利用光纤资源，保证视频信息、控制信息网络传输的安全和畅通，避免采用互联网和VPN进行传输。同时设备接入、传输采用加密技术，提供网络非法入侵保护和避免信息非法被窃取。4.开放性高清数字摄像机、网络设备、存储设备及软件平台等均应采用开放式的产品或架构，能够提供完整的SDK、API等二次开发环境，满足构建统一的视频管理及应用平台的需要。5.易管理性、易维护性前端设备支持远程升级和远程故障排除功能，维护便捷，降低系统运维管理成本。同时可自动检测系统中任何一台设备的运行状态，并示出详细参数，以辅佐管理人员及时准确地判断和解决问题。采用稳定易用的硬件和软件，完全不需借助任何专用维护工具，既降低了对管理人员进行专业知识的培训费用，又节省了日常频繁地维护费用。6.兼顾现实与发展的原则根据目前实际需求并适当考虑发展，选配各种系统设备的数量、型号等，适当选择通讯光缆等，做到经济性与科学性最佳结合。7.可施工性原则兼顾以上各原则，从实际出发，使系统设计具有可施工性。二、系统设计按照技术领先、结合实际，统一规划、协同部署的指导思想，在实现工厂安全防范的同时，又能通过高清视频监控系统对生产环节进行集中视频监控管理，同时通过视频传输专网将相关视频资源传输到上一级部门实现远程联网监控，充分利用计算机、视频压缩、网络通信等领域的稳定的、先进的技术，实现对安全、环境、生产、人物等各类信息资源科学有效的管理和应用，进一步提高工厂的安全防范管理工作和生产效率。2.1总体设计系统分为前端监控资源采集、视频传输、后端平台组建、多系统联动建设等几部分，整个系统采用全网络数字视频监控架构，前端都采用高清网络摄像机进行视频采集，通过摄像机的网络端口直接接入到工厂视频传输网络中去，传输到后端进行NVR存储和管理。传输主干网采用内部的局域网或者光纤网，后端通NVRH或者管理平台软件来完成整个视频监控系统的集中预览、控制、管理、存储以及视频分发等功能。实现工厂高清网络视频监控系统集中管理。总体设计严格遵循用户要求和行业规范，满足用户功能需求为主要目的，提高安全防范管理效率。拓扑图如下：2.2前端监控资源采集前端监控资源的采集主要是指现场视频、音频等信息的采集，当然也涉及个别点位有前端报警联动信号的输入。系统设计中前端点位的布置是否合理，以及所采用的设备是否恰当都是整个系统的关键所在。因此本次设计中，前端监控设备根据用户需求分析全部采用高清网络摄像机。通过需求分析我们得知总共约有14多个点位，我们选用基于基于标准的H.264MainProfile@Level4.1算法的百万像素网络摄像机来采集前端视频，根据每个监视区域的范围不同选用合适的高清镜头，它采用130万像素的逐行扫描图像传感器，摄像机采集压缩后的有效分辨率为最高可达19201080，1280720，预览和回放的图像线数也达到了700-1000TVL广播级图像画质，而且动态视频为全实时30帧/秒。由于高清网络摄像机的显示比例为标准的16：9宽屏显示比例，具有比传统模拟摄像机更大的可视范围，而且由于有效像素和分辨率更高，所得到的视频画面比传统模拟摄像机更清晰地效果。同时其他需要动态监视的区域我们设计采用篇二：工厂企业高清网络视频监控解决方案需求分析工厂企业高清网络视频监控系统主要满足两大部分的需求，一是工厂公共区域安全防范的需要；二是工厂生产区域监控管理的需求。其他需求?整个系统应该采用模块化、数字化、网络化架构，满足结构简单化和系统可扩展的需求?利用平台管理软件来统一管理前后端物理设备和虚拟软件模块，做到模块化部署、集中化管理的新一代监控功能。理、统一调度。拓扑结构整个系统中包含以下几个部分：生产管理/车间监控：包括快球摄像机、高清网络摄像机紧急按钮等。完成本车间的监管职能。厂区/分部集中监控：包括快球摄像机、管理中心主机、本级NVR主机、下级NVR作准备。保卫部门及分中心分控：系统同时提供C/S结构的专用客户端软件和基于B/S结构的WEB浏览客户端。副控系统基于WindowsXP专业版平台运行，两种客户端都具有密码验证系统，可灵活选择。视频转发：采用视频转发，可以将基于对网络摄像机和NVR服务器的连接转换为对本地转发服务器的连接，减小前端设备的工作负荷压力；同时可以将指定的图像发送至指定的副控端；可以发送多任意多个副控及管理中心系统而不影响带宽。总厂/总部集中监控管理中心：包括数字矩阵电视墙、管理控制中心、网络报警电子地图等设备。同时可以浏览下属企业的图像、报警信息，查询下属企业的录像资料。需要的话可以在总厂/总部设置集中存储服务器，重要资料由总部统一管理备份。前端监控资源采集前端监控资源的采集主要是指现场视频、音频等信息的采集，当然也涉及个别点位有前端报警联动信号的输入。系统设计中前端点位的布置是否合理，以及所采用的设备是否恰当都是整个系统的关键所在。因此本方案中，前端监控设备根据用户需求分析全部采用网络数字摄像机。通过需求分析我们得知总共约有200多个点位，我们选用AipStar基于标准的h.264MainProfile@Level4.1算法的百万像素网络摄像机来采集前端视频，根据每个监视区域的范围不同选用合适的高清镜头，它采用500万像素的逐行扫描图像传感器，摄像机采集压缩后的有效分辨率为最高可达19201080，1280720，预览和回放的图像线数也达到了700-1000TVL广播级图像画质，而且动态视频为全实时30帧/秒。由于高清网络摄像机的显示比例为标准的16：9宽屏显示比例，具有比传统模拟摄像机更大的可视范围，而且由于有效像素和分辨率更高，所得到的视频画面比传统模拟摄像机更清晰地效果。同时其他需要动态监视的区域我们设计采用电动二可变镜头+云台+高清摄像机的方式来组建，如果对监控现场清晰度要求不是很高的区域可以选择采用FULL-D1画质的网络高速球来部署，网络高速球是基于标准H.264的FULL-D1画质进行压缩和传输，由于采用了最新的算法和压缩模块，使得整个清晰度也比原来的模拟摄像机加非标H.264算法视频编码器的效果更好。同时我们还建议在各个厂区的制高点架设1080P全高清网络摄像机配合大倍数镜头和云台实现全范围的高清监控，以便掌握整个园区的状况。网络传输系统统不能满足网络视频流的传输要求，那么网络监控也就无从谈起。本系统总共有200多台网络数字摄像机，分布在多个厂区，我们设计每个厂区的建筑物内部根据摄像机点位的分布采用双绞线进行汇聚，然后统一接入光纤主干网进行传输。部分公共区域、独立区域的点位可就近单独敷设传输资源；根据产品特点，每路1080P全高清网络摄像机的传输带宽为4Mbps，720P高清网络摄像机的推荐传输带宽为2Mbps，标清FULL-D1的传输带宽为1Mbps；所以在为视频监控系统划分传输通道时应考虑每个区域汇聚后到中心的传输带宽，同时各个厂区汇聚交换机和监控中心的核心交换设备也应该具备较强的数据交换能力和承载突发多用户大容量的高峰访问能力，以便网络视频数据的快速交换，满足数据访问请求的快速响应。由于前端摄像机主要由720P构成，因此每个厂区各自到监控中心的主干光纤带宽资源已经完全够用，中心核心交换机建议采用背板带宽和包转率较高的千兆交换机来承担。视频监控传输网络可以根据要求与工厂内部局域网规划到一起，或者通过物理设备将两个网络互联起来。这样工厂其他部分就可在获得授权后直接前端网络摄像机的视频资源。网络传输示意图集中用户验证服务设计用户验证服务是整个网络视频监控的核心模块，它完成所有设备信息和用户信息的注册、验证、授权、访问控制等功能。我们设计在指挥中心部署一台集中用户验证服务器（安装用户验证软件模块）来完成所有前端网络摄像机的信息注册、后端软件模块注册以及用户信息的验证；同时可根据用户需求部署冗余备份用户验证服务器，以便当主认证服务器故障时，可启动备用冗余用户验证服务器，继续提供验证服务，保障指挥中心和其他用户可继续访问视频监控系统；用户验证服务器采用专业级服务器配置，如双千兆网口、至强服务器中央处理器、专业服务内存、服务器电源、高速总线带宽等。集中管理控制对于大型的多级联网视频监控系统，如何有效的对前后端物理设备、虚拟软件模块进行统一管理、控制、信息收集、处理等都是首要考核的条件，VMP管理平台中的集中管理控制模块是针对管理员对系统的配置、操作而设计的。我们设计指挥中心部署一台集中管理控制服务器（安装管理控制软件模块），保卫分中心和生产管理部门各自部署一台副控管理控制服务器（安装副控软件模块）；集中管理控制服务器硬件配置采用了满足高清网络视频图像处理能力的专业级服务器，能够同时支持8画面高清720P图像解码预览、满足全范围信息收集显示、具有快速响应等功能。分中心通过向指挥中心验证服务器进行用户验证，通过后获取各自管辖区域的视频监控资源。存储转发系统设计本解决方案中，针对工厂视频监控的需求分析，我们设计将存储服务和转发服务部署在同一硬件平台上，以满足系统的可靠性和合理性。存储转发系统主要用于完成前端摄像机传回的网络视频数据存储和分发任务，通过存储软件模块和转发软件模块的组合部署同步完成数据的存储和数据分发。通过前端点位设计可知，整个系统有200多路高清网络视频数据流，按照15天的存储时间计算也会有上百个TB的存储容量，如此大的存储容量对于视频监控来说最佳的存储方式主要有基于IP-SAN架构的区域存储解决方案和基于网络视频存储服务器的分散式存储解决方案。为了满足功能实用性、系统可靠性的需求，我们设计采用分散式的HD-VMP视频存储服务器解决方案。电子地图系统设计在工厂高清网络视频监控系统中，摄像机数量众多。只有通过完善的后端管理平台和操作平台快速查询和定位图像资源才能及时的对所有摄像机覆盖的区域进行监视，及早发现可疑行为，事发后也能及时切换到现场。因此针对大型网络视频监控系统而开发的报警电子地图模块解决了上述难题，它通过GIS电子地图载入，将前端摄像机，乃至前端报警探测器等在电子地图上进行标注，通过点击电子地图上的点位标注图标调用该点的视频图像，而且还可将报警系统集成到一起实现报警联动提示，当报警点位产生报警信号后会自动联动附近关联的摄像机的图像在电子地图上弹出进行现实显示，也可弹出到电视墙上进行显示。且摄像机本身具备的移动侦测功能也可向中心电子地图服务器进行联动提示。在高清网络视频监控系统中，通过这些方式在配合前端高清摄像机的清晰图像可以快速定位某一个点位的摄像机，当发生异常行为后可自动切换该点位的摄像机进行图像显示。篇三：厂区光纤高清视频监控系统方案方案设计书高清视频监控系统项目名称：高清视频监控系统项目性质：新建建设内容：编制日期：2015年5月方案设计书目录一、任务来源...................................................................................................................................3二、设计依据........................................................................................(来自:小龙文档网:厂区高清视频监控解决方案)...........................................31、政府部门有关规定和管理要求.................................................................................32、国家现行的标准.........................................................................................................33、被防护对象的风险等级与防护级别.........................................................................44、工程设计流程图.........................................................................................................5三、项目投资数额及预期效果.......................................................................................................61、项目预算.....................................................................................................................62、项目将达到的预期效果.............................................................................................6四、工程项目方案...........................................................................................................................61、本工程设计遵循的原则.62、系统结构.73、传输设计.94、监控中心设计.95、系统介绍.9五、工程造价.101、视频监控配臵及预算清单.102、设备选型及技术参数.11六、施工方案.171、施工准备.172、工程施工.17七、技术培训.191、培训内容...................................................................................................................192、培训纲程...................................................................................................................20八、售后服务.................................................................................................................................20九、公司简介及证照.....................................................................................................................211、公司简介...........................................................................................................................212、营业执照...........................................................................................错误！未定义书签。3、税务登记证.......................................................................................错误！未定义书签。4、组织机构代码证...............................................................................错误！未定义书签。5、安防资质...........................................................................................错误！未定义书签。方案设计书一、任务来源厂区安全防范系统依据设计规范，本着高水准、高质量的要求，在设计上充分体现使用方的意图，并考虑到今后使用者的维护、使用、保养的方便性。考察厂区周边环境及内部情况，在厂区围墙公共区域采用高清视频监控系统的方式，以便监控中心能及时了解情况，进行必要控制，确保区域安全。为了有效保护厂区人身及财产安全，防止外来侵害案件的发生，维护厂区正常的工作和生活秩序，应贵司邀请，我司根据公安部GB/T28181-2011《安全防范视频监控联网系统信息传输、交换、控制技术要求》规范，经过现场实地勘测，特制定视频监控系统解决方案。二、设计依据1、政府部门有关规定和管理要求???2、国家现行的标准GB4943-2001GBJ79-85《计算机信息系统安全等级保护操作系统技术要求》GA/T388-2002《计算机信息系统安全等级保护通用技术要求》GA/T390-2002《五类布线标准》ANSI/TIA/EIA568B《显示屏通用规范》SJ/T11141-2003LED《电气装臵安装工程施工及验收规范》GB50254-50259-96《安全防范系统通用图形符号》GA/T74—2000《电气装臵安装工程电缆线路施工验收规范》GB50168-92《智能建筑设计标准》GB/T50314-2006《民用建筑电气设计规范》JGJ/T16-2008方案设计书《智能建筑工程质量验收规范》GB50339-2003《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2007《安全防范工程程序与要求》GA/T75-94《视频安防监控系统技术要求》GA/T367-2001《安全防范系统验收规则》GA308-2001《出入口控制系统技术要求》GA/T394-2002《民用闭路监视电视系统工程技术规范》GB50198-2011《建筑电气工程施工质量验收规范》GB50303-2002《建筑物防雷设计规范》(2000年版)GB50057-943、被防护对象的风险等级与防护级别根据国家公共安全技术规范相关规定，风险等级相适应；则我公司对其按防护等级为三级进行设计。方案设计书',)
