度假酒店初步设计说明

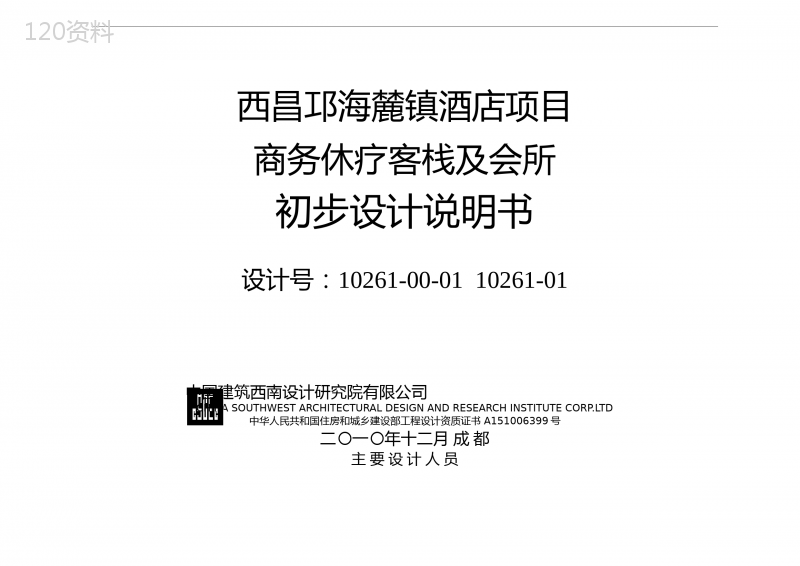

('西昌邛海麓镇酒店项目商务休疗客栈及会所初步设计说明书设计号：10261-00-0110261-01中国建筑西南设计研究院有限公司CHINASOUTHWESTARCHITECTURALDESIGNANDRESEARCHINSTITUTECORP.LTD中华人民共和国住房和城乡建设部工程设计资质证书A151006399号二〇一〇年十二月成都主要设计人员成都市燃气技术大楼方案设计说明设计总负责人刘梅王沃建筑专业负责人梁川骆适凡结构专业负责人阮娟况建刚给排水专业负责人刘广胜电气专业负责人罗斌陈远琪暖通专业负责人蔡静设计文件目录第一章设计总说明第二章总平面设计第三章建筑设计第四章结构设计第五章给排水设计第六章电气设计1成都市燃气技术大楼方案设计说明第七章暖通设计第八章消防设计第九章人防设计第十章卫生防疫设计第十一章环境保护设计第十二章无障碍设计第十三章节能设计第十四章各专业图纸目录第一章设计总说明一、主要设计依据1.1四川省住房和城乡建设厅《关于琼海西岸缸窑片区修建性详细规划的批复》（2010-9-20）1.2西昌市规划局所提供的用地红线图和界址点坐标。1.3西昌市规划局提供的规划设计条件通知书（2008）。1.4四川省住房和城乡建设厅《关于西昌琼海麓镇酒店项目方案调整设计的批复》（2010-12-10）1.5建设单位与中国建筑西南设计研究院签订的设计合同，合同号10261。1.6国家现行的有关规范、规程。（具体详建筑篇章）二、工程概况和设计范围，建设规模2成都市燃气技术大楼方案设计说明2.1工程概况本工程名称为“西昌邛海麓镇酒店项目”，根据酒店的不同功能需要，E-06地块规划为商务休疗客栈和商务会所，E-07地块规划为五星级酒店，E-08地块规划为麓镇商业小镇街区。建设单位为四川邛海麓镇物业有限公司。邛海麓镇酒店项目位于西昌市邛海西岸缸窑湾，西侧依四季如春的泸山，紧接108国道，东临“西昌母亲湖”邛海，南侧接环湖南路，北面为四川省林业干部疗养院。规划区域地形舒展，微微起伏，酷似一只展翅翱翔的雄鹰。根据已批准的规划，本项目用地由E-06、E-07、E-08地块共同组成，总用地面积16.92公顷，拟建建筑面积13.5万平米，其中地上建筑面积9.4万平方米，地下建筑面积4.1万平方米。项目根据业态划分成三个区，本次设计“商务休疗客栈及会所”位于用地北侧E-06地块,该项目方案设计和初步设计均由中国建筑西南设计研究院完成。2.2设计范围本初步设计范围为E-06地块,由一栋商务休疗客栈和一栋商务会所组成,与工程相关的专业包括建筑、结构、电气（强、弱电）、给排水、暖通等工种，不包括室内二次装修设计。2.3工程规模商务休疗客栈地上4层，地下1层，建筑防火高度为14.95米。商务会所地上2层，地下1层，建筑防火高度为8.35米。(建筑高度均指室外地坪到建筑大屋面)规划总建筑面积：23253m23成都市燃气技术大楼方案设计说明第二章总平面设计一、设计原则及总平面规划1.1设计理念结合本区主题定为、地形地貌及景观特征，我们以“六轴、两带、三区”的规划布局结构，将各主体建筑后退108国道并沿邛海海岸线依次呈“扇形”展开，呼应地形走向，将整块用地划分为临108国道的酒店公共开放前区和临邛海的酒店休闲后区。酒店1号楼为主体建筑，放置在用地中心位置，向北依次为酒店2号楼、商务休疗客栈和商务会所，向南依次为酒店3号楼、4号楼和商业街。每栋主体建筑之间形成景观视觉通廊，确保108国道和邛海之间的视觉通透。滨海套房则集中设置在3号楼和4号楼东侧，并独自成一区域，既满足高档客房的私密性，又保证了景观观赏面的最大化。1.2设计原则\uf06c立足“城市设计”的原则，结合地形和周边环境进行设计。\uf06c以极富感染力的建筑形体设计，创造新的城市地标。1.3总平面设计1.3.1总体设计思路商务休疗客栈和会所用地位于邛海麓镇酒店用地的北侧，项目西临30米宽108国道，南侧为邛海麓镇酒店E-07地块，东侧为邛海滨海景观带，北侧林业局疗养院。充分尊重现有地块的性质，并思考其与周边道路及城市的关系，是我们的准则。108国道的尺度和功能都决定了它的性质：交通动脉，是快速的车行系统。因此，项目应具有一个亲切、休闲的形象，它不但应保持城市的完整性，同时给车里快速通过的人留下强烈印象。1.3.2功能分区和建筑布局E-06用地范围面积为18365平方米，在用地南侧设置4层高的商务休疗客栈，北侧设置2层高的商务会所，两栋建筑之间留有40米宽的景观步道，直接通向邛海滨海景观带。建筑主要立面朝向108国道，并在用地西南角设置主要的车行出入口。整体建筑体形规整，尺度宜人，并充分利用地块周边自然景观。功能上商务休疗客栈的1层为入口大堂、部分功能辅助用房和客房，2~4层均为客房；商务会所1层为入口大堂、餐厅和KTV，2层为餐4成都市燃气技术大楼方案设计说明厅和棋牌茶室。1.3.3道路设置和交通组织\uf06c道路设置对外交通主要依靠108国道，车行主入口设置在用地西南角，并在用地内部形成循环。人行主入口设置在用地西侧，正对邛海景观面。组团区域内部道路脉络分明，人车各行其道。\uf06c交通组织本设计总平面有一个车行出入口，一个人行出入口，交通组织各行其道，各入其门。车行出入口设置在用地西南角，客栈主入口设置在临108国道，并设置相应的下客区；会所主入口设置在用地中央景观步道北侧，也设置有相应的下客区。而员工后勤的出入口则设置在会所北面。地下车库出入口设置在用地东南侧，靠近车行出入口，使车辆在进入基地后即分流，尽量减少了人车流线的交叉。1.3.4景观设计景观设计采用点、线、面相结合的手法。建筑主体建筑将整个用地划分为临108国道的公共开放前区和临邛海的休闲后区。前区景观强调轴线和秩序感，以突出度假休疗客栈的尊贵和大气，后区景观则是以小径、浅丘结合酒店休闲设施为主，并与邛海海边景观结合，使游客在体验自然美景的同时又能享受良好的私密性。前区和后区的景观通过主体建筑之间的景观视觉通廊自然融合在一起。1.3.5竖向设计本工程根据周边道路设计高程及场地排水组织确定±0.000相当于绝对标高1517.0。1.3.6土石方平衡由于地块整体高差较大，可充分利用地形，将地下室标高设定为现有场地5成都市燃气技术大楼方案设计说明标高，因此不会出现太大的挖填方。二、经济技术指标一、规划建设净用地面积：18365m2二、规划总建筑面积：23253m2其中：（一）地上计入容积率的建筑面积：14240m21、商务休疗客栈建筑面积：12385m22、商务会所建筑面积：1855m2（二）地下建筑面积及层数：9013m2地下层数：1层三、容积率：0.775四、建筑基底面积：4726m2五、建筑密度：20.7％六、绿化率：55%七、机动车位：99辆其中：1、地面停车位：36辆2、地下停车位：63辆6成都市燃气技术大楼方案设计说明第三章建筑设计1、工程设计依据1.1四川省住房和城乡建设厅《关于琼海西岸缸窑片区修建性详细规划的批复》（2010-9-20）1.2西昌市规划局所提供的用地红线图和界址点坐标。1.3西昌市规划局提供的规划设计条件通知书（2008）。1.4四川省住房和城乡建设厅《关于西昌琼海麓镇酒店项目方案调整设计的批复》（2010-12-10）1.5建设单位与中国建筑西南设计研究院签订的设计合同，合同号10261。1.6国家现行的有关规范、规程。1.6.1．民用建筑设计通则(GB50352-2005)1.6.2．建筑设计防火规范（GB50016-2006）1.6.3.工程建设标准强制性条文[2009版]1.6.4.城市道路和建筑物无障碍设计规范（JGJ50－2001，J114－2001）7成都市燃气技术大楼方案设计说明1.6.5.公共建筑节能设计标准（GB50189－2005）1.6.6．建筑工程设计文件编制深度规定（2003.4）1.6.7．旅馆建筑设计规范（JGJ62-90）1.6.8.汽车库、修车库、停车场设计规范(GB50067-97)等2、建筑设计商务休疗客栈主体为一栋4层多层建筑。工程等级为二级，地上地下耐火等级均为一级。结构形式为全现浇钢筋混凝土框架—剪力墙结构；建筑结构的类别为丙类；设计使用年限50年；抗震设防烈度9度。防水等级：屋面防水为Ⅱ级，地下室防水为二级。商务会所主体为一栋2层多层建筑。工程等级为三级，地上耐火等级为三级，地下耐火等级为一级。结构形式为全现浇钢筋混凝土框架结构；建筑结构的类别为丙类；设计使用年限50年；抗震设防烈度9度。防水等级：屋面防水为Ⅱ级，地下室防水为二级。2.1建筑构思商务休疗客栈呈“U”字型布局，让每一间客房都有良好的景观视线。位于中间挑空两层高的共用门厅为气势非凡的主入口空间，利用明亮通透的建筑处理手法将临海面绿化带延伸到室内，令游客一踏入大堂就感觉到强烈的休闲度假氛围。商务会所呈“L”型布局，挑空两层高的共用门厅将建筑分为餐厅和休闲娱乐两个部分，临海景观面均为餐厅部分，使游客在享用美食的同时还能欣赏到优美的琼海景观。2.2平面功能8成都市燃气技术大楼方案设计说明商务休疗会所作休闲度假之用，一层设有两层挑空的的入口大堂，开敞简洁的建筑空间充满休闲度假的氛围，游客进入大堂首先印入眼帘就是一潭静水与远处的邛海海面自然相接，水天一色。大堂右侧是前台和行李用房，左侧是大堂吧和精品商店。一层共设有48间客房，其中端头处设有4间套房，其余均为标准客房，二层共设有50间客房，其中4间为套房，三、四层层别设有54间客房，其中4间为套房。每间客房均朝向邛海海面，使游客能充分享受自然景观。建筑共设有5部电梯，其中4部供游客使用，1部供后勤服务使用，每层均设有供后勤使用的服务间和设备机房。商务会所作休闲娱乐用，一层设有两层挑空的的入口大堂，大堂右侧是餐厅部分，一层和二层是包间，均带有各自的卫生间，地下一层是餐厅大厅。整个餐厅部分均朝向邛海景观，使游客在享用美食的同时还能欣赏到优美的自然环境。大堂左侧一层和地下一层是KTV包间和小型表演区，二层是棋牌茶室。地下室只有一层，面积为9013平方米，其中2387平米为停车库，可停放63辆车，其余部分包括：休闲区（自由餐厅、酒吧、会议区）、后勤办公区、后勤辅助区、设备用房，每部分均各自成区，相互之间没有流线上的交叉，却又存在一定的联系。2.3立面造型本项目地处亚热带滨水地区，区内主要服务设施的功能是为人们提供避寒避暑、休闲度假的场所，因此区内单体建筑均采用与景区环境协调的坡屋顶造型，建筑采用新装饰主义风格，极富休闲度假情调。建筑主体高度以四层为主。由于场地存在由108国道向邛海的自然坡度，且最大高差达到5米，因此9成都市燃气技术大楼方案设计说明在建筑主体临邛海面均由人工造景起坡，与露出地面的地下室部分共同形成下沉庭院，这样既使建筑主体无论是从108国道还是邛海海面看均是四层高，同时地下室也有自然通风采光，将建筑与景观自然融合在一起。建筑形体简洁而富于感染力，石材和高档饰面涂料的质感，整体而独特的立面和形体设计必将使建筑成为该地区的地标。3、技术措施见附表10成都市燃气技术大楼方案设计说明第四章结构设计1工程概况本工程位于四川省西昌市,由地上4层客栈、2层会所和整体相连的1层半地下室组成。半地下室用于停车库、设备用房、办公用房及餐饮娱乐。表一：建筑形态名称平面形状建筑高度会所接近矩形8.350米客栈接近∏形20.000米2工程地质及水文地质条件建筑场地较平坦，地面总体相对高差约8.34米。地貌单元上属邛海断陷湖盆地邛海西侧边缘漫滩地段的冲洪积平原地貌，属山麓平缓位置，东侧与邛11成都市燃气技术大楼方案设计说明海相邻，西侧为107国道。场地地层分布自上而下为填土，粉质粘土，碎石土，粉质粘土，砂类土，淤泥质粉土，粉土等。该场地内的15米内粉土及砂土为液化土层，其液化等级为严重液化。场地地下水位为0.00～1.8m，预计该地下水位年变化幅度约1.00米。地下水抗浮设计水位可采用现自然地面以下-0.5米。场地地下水对混凝土结构及钢筋混凝土结构中的钢筋腐蚀性等级为微腐蚀性。3设计标准及依据3.1本工程设计所遵循的主要设计规范、规程：建筑结构可靠度设计统一标准GB50068-2001建筑抗震设防分类标准GB50223-2008建筑设计防火规范GB50016-2006建筑结构荷载规范GB50009-2001（2006年版）建筑抗震设计规范GB50011-2001(2008年版)混凝土结构设计规范GB50010-2002建筑地基基础设计规范GB50007-2002地下工程防水技术规范GB50108-2001冷轧带肋钢筋混凝土结构技术规程JGJ95-20033.2基础设计依据：西昌市建筑勘测设计院有限公司二00九年八月提供的《岩土工程详细勘察报告》。3.3设计标准：12成都市燃气技术大楼方案设计说明3.3.1按《建筑结构可靠度设计统一标准》,本工程设计使用年限为50年。3.3.2根据《建筑抗震设防分类标准》GB50223-2008的规定，本工程建筑抗震设防类别属于标准设防类(丙类)建筑。3.3.3根据本建筑物规模和功能特征，建筑结构体型复杂程度以及由于地基问题可能造成建筑物破坏或影响正常使用的程度，本工程地基基础设计等级为乙级。3.3.4建筑结构安全等级为二级。3.3.5建筑耐火等级一级。3.3.6使用楼面均布活荷载标准值（KN/m2）：地下车库4.0消防通道20.0(按最大轮压60kN,作用面积0.2x0.6m,另外覆土1000mm计算)地下室顶板室外5.0(另外覆土1000mm)疏散楼梯,门厅,电梯前室3.5办公室,客房2.0会议室,值班室2.0库房，储藏室5.0通风机房,电梯机房7.0变配电房，柴油机房,水泵房10.0消房控制室8.0弱电机房6.0公共卫生间2.513成都市燃气技术大楼方案设计说明卫生间3.0阳台2.5厨房,表演区4.0餐厅,KTV,棋牌室2.5上人屋面2.0不上人屋面0.53.3.7积雪荷载：雪压0.3KN/m2。4抗震设计4.1水平地震作用取值：按《建筑抗震设计规范》GB50011-2001(2008年版)取值。本工程抗震设防烈度不低于9度，以设计基本地震加速度值不小于0.40g，设计地震分组为第一组，设计特征周期为0.45s下多遇地震的作用力进行计算。水平地震作用方向：除对建筑结构两个主轴方向计算外，当计算所得水平地震作用方向与主抗侧力构件方向大于15度时，该方向水平地震作用作为抗侧力构件验算之一。4.2竖向地震作用取值：悬挑长度大于1.5m要计算竖向地震作用。竖向地震作用按《建筑抗震设计规范》GB50011-2001(2008年版)第5.3.3条取值。4.3抗震设防目标：小震不坏，中震可修，大震不倒。4.4分别计算双向地震作用下的扭转影响及竖向地震作用，取包络值进行构件设计。4.5抗震等级名称结构剪力墙框架14成都市燃气技术大楼方案设计说明形式抗震等级抗震等级客栈框架-剪力墙一级二级（按2010年抗震规范）其他部分框架一级4.6计算方法根据《建筑抗震设计规范》GB50011-2001(2008年版)规定，本设计计算小震下采用考虑扭转藕联振动影响的振型分解反应谱法。4.7建筑场地类别根据地勘报告，该场地的等效剪切波速为161～164m/s，覆盖层厚度大于50米，该场地为中软场地土，根据《建筑抗震设计规范》GB50011-2001(2008年版)第4.1.6条，判定该建筑场地类别为Ⅲ类。5抗风设计5.1基本风压值按重现期为50年取值WO=0·30kN/m2。5.2地面粗糙度A类5.3风载体型系数、风压高度变化系数等均按《建筑结构荷载规范》GB50009-200115成都市燃气技术大楼方案设计说明（2006年版）选用。3.6人防设计：无人防设计。7基础设计7.1基础选型：根据实际地质情况及结构型式，客栈范围地下室采用板式筏板基础，会所及纯地下室采用独立柱基础另加抗水底板，以利于节约造价。7.2基础埋深约5.60米。7.3基础持力层选择根据地勘报告，该场地内第⑴层填土层埋深浅，厚度小，呈松散状，不能作为基础持力层，第⑵层粉土层埋深浅，厚度大，但其10米以上力学性质较差，且为严重液化土层，不宜直接作为拟建房屋的基础持力层，第⑵-1层粉质粘土层埋深浅，厚度小，分布范围小，不宜作为拟建房屋的基础持力层，第⑶层粉砂层力学性质较差，且为严重液化土层，也不宜直接作为拟建房屋的基础持力层。根据场地工程地质条件和拟建房屋的实际情况，并结合当地地基处理的经验，基础采用复合地基作为基础的持力层，复合地基的承载力特征值fak≥200kPa。7.4基底软弱土层的处理基础下部软弱土层可采用CFG桩或CFG桩与碎石桩间打等措施作地基处理。8结构设计8.1地下室及裙房设置温度和沉降后浇带，以减小超长混凝土温度及收缩裂缝，多层建筑与纯地下室沉降差问题。8.2根据地勘报告场地抗浮设计水位可采用现自然地面以下-0.5米(约为绝对标高1510.00m)，该建筑±0.000标高相当于绝对标高1517.000m，由于地下室底板板面16成都市燃气技术大楼方案设计说明标高位于抗浮设计水位以上，所以不需采取抗浮措施。8.3主体结构选型：由于本项目位于抗震设防烈度为9度的地区，所以客栈楼适用的结构体系有框架结构、框架-抗震墙结构、框架-钢支撑(防屈曲消能支撑)结构，而前两种结构形式又可以采用设置橡胶隔震支座的作法。以上各种结构方案的优缺点如下:①设置橡胶隔震支座:能够有效阻隔地震能量向上传递，可以减小上部结构的地震力，使上部结构的构件尺寸较小，增加使用空间，但是设置橡胶隔震支座会使工程造价有所增加。②框架-钢支撑(防屈曲消能支撑)结构:由于本工程使用功能为客栈，所以为了使用的需要，外墙上开了较多门窗，不利于防屈曲消能支撑的布置。③纯框架结构:经过结构计算，采用纯框架结构，柱子布置较多，柱截面尺寸太大，影响建筑客房的美观，减小了使用空间，而且梁、柱配筋太大。④框架-抗震墙结构:只要合理布置剪力墙，采用框架-抗震墙结构对建筑影响较小，不影响使用功能，经过结构计算，布置剪力墙后，大部分框架梁配筋减少约50%，柱子数量较少，柱截面尺寸也比纯框架结构小得多。经过对以上几种结构方案的分析比较，从经济性、使用功能、建筑美观和结构抗震几方面综合考虑，本工程客栈楼结构形式采用框架-抗震墙结构。主体结构选型:结构形式客栈:框架-17成都市燃气技术大楼方案设计说明抗震墙其它:框架圆形平面酒吧部分采用钢结构。8.4结构平面布置客栈每个一字形平面之间相连，成为∏形结构，有利于降低造价。8.5结构竖向布置结构沿竖向无刚度及内力、荷载突变，属较规则结构。8.6考虑平面不规则性采取以下措施：计算其双向水平地震作用下的扭转影响，计算采用楼板有限元考虑平面不规则对结构的影响，对客栈平面的转角部位在构造上予以加强，。8.7楼盖结构采用现浇钢筋混凝土楼盖。8.8计算分析8.8.1计算软件主要计算软件采用中国建筑科学研究院PKPM工程部开发的“结构空间有限元分析设计软件SATWE”。8.8.2计算结果:计算参数客栈会所计算振型数1818平动为主的第一自振周0.3560.31118成都市燃气技术大楼方案设计说明期T185扭转为主的第一自振周期Ｔt0.30610.291仅考虑X方向地震力楼层最小剪重比29.7%28.9％仅考虑Y方向地震力楼层最小剪重比27.1%38.1％仅考虑X方向地震力有效质量系数97.1%97.3%仅考虑Y方向地震力有效质量系数90%90%地震及风荷载下X方向最大值层间位移角1/9041/1081地震及风荷载下Ｙ方向最大值层间位移角1/23381/664地震作用下，Ｘ方向最大位移或最大层间位移与层平均位移比值1.11.14地震作用下，Y方向最大位移或最大层间位移与层平均位移比值1.271.2719成都市燃气技术大楼方案设计说明框架柱最大轴压比（出现楼层位置）0.56(1)0.24(1)重力荷载代表值作用下的剪力墙最大轴压力设计值的轴压比0.24(1)X向刚重比34.1334.13Y向刚重比60.9560.95X向基本振型下框架柱地震倾覆弯距最大百分比21.43%Y向基本振型下框架柱地震倾覆弯距最大百分比14.66%8.9主要结构材料选用：8.9.1混凝土：梁，板，楼梯C30剪力墙，柱C50，C40地下室底板,侧墙,基础C30构造柱，过梁，装饰构件C258.9.2钢筋：纵筋：梁，剪力墙边缘构件HRB400（C）板CRB550（φR）20成都市燃气技术大楼方案设计说明柱HRB400（C），HRB335（B）箍筋：HRB335（B），HPB235（φ）分布钢筋：HRB335（B），HPB235（φ）8.9.3钢材：Q235－B焊条：E43、E50及E55系列8.9.4墙体材料：采用非承重页岩空心砖（容重≤8KN/M3〉。21成都市燃气技术大楼方案设计说明第五章给排水设计1．设计依据1.1建设单位提供的设计任务书；1.2建设单位提供的本地块周边的市政给水排水管网资料；1.3本院建筑等专业提供的图纸等资料；1.4本专业采用的下列设计规范及标准:1.5.1《建筑给水排水设计规范》（GB50015-2003）（2009年版）1.5.2《室外给水设计规范》（GB50013-2006）1.5.3《室外排水设计规范》（GB50014-2006）1.5.4《建筑设计防火规范》（GB50016-2006）1.5.5《自动喷水灭火系统设计规范》（GB50084-2001）（2005年版）1.5.6《汽车库、修车库、停车场设计防火规范》（GB50067-97）1.5.7《建筑灭火器配置设计规范》（GB50140-2005）1.5.8《二次供水设施卫生规范》（GB17051-1997）1.5.9《四川省城市排水管理条例》1.5.10《工程建设标准强制性条文房屋建筑部分》（2009年版）1.5.11《厨房设备细水雾灭火系统设计、施工及验收规范》（DB51/T592-2006）22成都市燃气技术大楼方案设计说明2．设计范围本工程位于西昌市琼海边上，包括酒店和商务会所。两栋楼合用一层地下室。酒店地上为四层，均为酒店客房；商务会所地上为二层，为餐厅包房、KTV和棋牌。地下室主要为车库、厨房和餐厅、以及变配电室、水泵房、水箱间、洗衣房、热水机房和柴油发电机房等设备用房。本专业的设计范围为建筑的室内给水系统、热水系统、排水系统、消火栓消防系统、自动喷水灭火系统等及建筑红线范围内的室外给排水管道等。3给水系统3.1水源水源为市政自来水。其水压约为0.30MPa。本工程的生活及消防用水均取自市政自来水管网，从该管网上引入两根管径为DN150mm的给水管，供本工程使用。并在用地红线范围内形成DN150mm的环网，使本工程的供水安全性和可靠性得到有效的保障。在引入管上设置水表，水表口径DN150mm。3.2用水量23成都市燃气技术大楼方案设计说明用水量计算见下表。使用对象用水量标准使用数量用水时间（h）最高日水量（m3/d）时变化系数最大时水量（m3/h）酒店旅客350升/床400床241402.414酒店员工100升/人·日150人24152.41.5餐厅50升/人·次800人次10401.56KTV10升/人·200人1021.50.324成都市燃气技术大楼方案设计说明次次棋牌10升/人·次100人次1011.50.15未预见水量以上各项之和的10%——19.8—2.2总计———217.8—24.2消防水池补水504m348252—10.5本工程的最高日水量为217.8m3/d、最大时水量为24.2m3/h。3.3生活给水系统采用竖向不分区的给水系统，由市政自来水管直接供水。另根据甲方要求，预留生活水箱（有效容积42m2）和生活变频设备，以备停水时使用。3.4热水系统25成都市燃气技术大楼方案设计说明采用闭式集中热水系统。在屋面设置太阳能集热板，充分利用太阳能作为初次加热热源。同时，地下室热水机房设置燃气热水机组、热水闭式膨胀罐和热水循环泵，再次加热后采用热水干管循环，分别供给酒店客房卫生间和商务会所、厨房热水。热水用水量计算见下表。使用对象用水量标准使用数量用水时间（h）最高日水量（m3/d）时变化系数最大时水量（m3/h）酒店旅客150升/床400床24602.46酒店员工50升/人·日150人247.52.40.75餐厅15升/人·800人10121.51.826成都市燃气技术大楼方案设计说明次次未预见水量以上各项之和的10%——7.95—0.86总计———87.45—9.41本工程的热水最高日水量为87.45m3/d、最大时水量为9.41m3/h。总耗热量为1800KJ/h。采用一台燃气热水机组作为太阳能制热的补充加热。3.5道路、广场和绿化浇洒3.5.1道路和广场设洒水栓人工浇洒。3.6用水计量设置总水表计量。4排水系统4.1排水体制本工程的排水对象为各楼的生活污水、地下室废水、屋面及室外场地的雨水，无特殊的污染物排出，可排入市政排水管网。设计上采用雨、污分流的排水体制，对上述排水对象分别组织排放。4.2排水出路本工程的污水排入市政污水泵站。雨水通过室外雨水管分多处排入市政27成都市燃气技术大楼方案设计说明雨水管道。4.3污水系统除去绿化和消防水池补水，本地块最高日生活用水量为217.8m3/d，生活污水排水量按生活用水量的90%取值。本地块的最高日生活污水排水量为196m3/d。4.3.1酒店卫生间生活污水均采用设有伸顶通气立管的排水系统。地下室生活污水收集后设置污水集水坑提升排出。4.3.2生活污水经化粪池处理后排入市政污水泵站。4.3.3厨房的含油污水经隔油池进行隔油处理，处理后再排出。4.4废水系统地下汽车库的地面冲洗废水、水泵房等机房废水、消防水池等溢流排水及火灾时的灭火排水，均不能重力排出，则在地下室设集水坑，采用潜水泵提升排出。4.4.1根据防火设计规范，在各消防电梯旁设置集水坑，有效容积均大于2.0m3，采用流量为11.1L/s的潜水泵排水。4.4.2考虑到水池（箱）的溢流水和车库坡道雨水的及时排出，在各水泵房、汽车库的出入口设集水坑和潜水泵（1用1备）排水；其他处的集水坑设单台潜水泵排水。4.5雨水系统4.5.1暴雨强度公式采用攀枝花地区暴雨强度公式：q=2422(1+0.614lgP)/(t+13)0.78，室外场地和屋面雨水排水设计重现期均取3年。28成都市燃气技术大楼方案设计说明计算得雨水流量为326L/s。4.5.2屋面由本专业采用雨水斗和雨水管排至雨水检查井。4.5.3设室外雨水管，通过雨水口收集雨水，分多处排入市政雨水管道。5主要给水排水管材5.1室外给水管采用钢丝网骨架塑料（聚乙烯）复合管。5.2室内给水管采用304薄壁不锈钢管，卡压连接。5.3室外污水、雨水管采用硬聚氯乙烯（UPVC）双壁波纹塑料排水管。5.4室内污水管采用超级静音聚丙烯排水管，柔性连接。。5.5室内雨水管采用UPVC塑料管。5.6潜水泵提升的压力流排水管采用焊接钢管。29成都市燃气技术大楼方案设计说明第六章电气设计一、设计依据：1、业主提供的设计任务书。2、建筑专业提供的规划总平面图及各单体平面图。3、本工程采用的规程、规范及标准，主要包括：《民用建筑电气设计规范》JGJ16-2008《建筑设计防火规范》GB50016-2006《汽车库、修车库、停车场设计防火规范》GB50067-97《办公建筑设计规范》JGJ67-2006《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-95《建筑照明设计标准》GB50034-2004《建筑物防雷设计规范》GB50057-94（2000年版）30成都市燃气技术大楼方案设计说明《建筑物电子信息系统防雷技术规范》GB50343-2004《10KV及以下变电所设计规范》GB50053-94《3~110KV高压配电装置设计规范》GB60060-92《民用闭路监视电视系统工程技术规范》GB50198-94《安全防范工程技术规范》GB50348-2004《视频安防监控系统工程设计规范》GB50395-2007《入侵报警系统工程设计规范》GB50394-2007《出入口控制系统工程设计规范》GB50396-2007《有线电视系统工程设计规范》GB50200-94《有线电视网络施工及验收规范》GY5073-2005《综合布线系统工程设计规范》GB/T50311-2007《火灾自动报警系统设计规范》GB50116-98《智能建筑设计标准》GB/T50314-2006《电子信息系统机房设计规范》GB50174-2008二、设计范围：本工程拟设置的电气系统有：变配电系统、应急电源系统、照明配电系统、防雷、接地及电气安全系统、建筑设备监控系统（BAS）、结构化综合布线系统、计算机网络和无线网络系统、背景音乐与自动紧急广播系统、卫星天线及有线电视系统、信息查询及发布系统、视频会议系统、门禁系统、安全防范系统、停车场自动收费管理系统、火灾自动报警及消防联动控制系统及其他系统。三、变配电系统：31成都市燃气技术大楼方案设计说明1、负荷分级：(1)、一级负荷中特别重要负荷：酒店经营管理用及设备管理用计算机系统电源。(2)、一级负荷：应急照明及疏散指示标志、消防设备用电、餐厅、厨房、康乐设施、门厅、主要通道灯场所的照明用电，厨房、排污泵、生活水泵、主要客梯用电，计算机、电话、电声和录像设备、新闻摄影用电。(3)、二级负荷：其余用电。2、负荷计算：本工程变压器总装机容量1600KVA。3、供电电源：根据其负荷性质、负荷容量、对供电可靠性的要求，拟由城市电网引来两路独立10KV电源供电，两路电源同时工作，互为备用，当任一路断电时，另一路电源能承担全部负荷。4、高、低压配电系统：（1）、10KV配电系统：采用单母线分段接线，以放射式向各变压器供电。并预留本工程二、三、四期出线回路。（2）、低压配电系统：采用单母线分段接线，两台变压器低压母线之间设联络开关，正常情况下，两台变压器分列运行，当其中一台故障或检修时，母联开关手动投入，由另一台变压器供全部一、二级负荷用电。为保证重要负荷的供电，变压器低压侧设应急母线段，专供消防负荷或保障性负荷用电。低压配电采用放射式与树干式相结合的方式，对重要负荷如：一级负荷中特别重要负荷、消防用电设备等采用双电源末端自动切换方式供电。5、变配电所：根据本工程分期建设的实际情况、用电负荷分布及供电半32成都市燃气技术大楼方案设计说明径，本工程在地下一层设置1座10KV配电所、1座10/0.4KV变配电所，配置2x800KVA共2台干式变压器。6、变配电智能化系统:该系统通过设于现场的网络电力仪表联网至中央控制室的后台系统，对建筑物内的供配电及应急电源系统的电压、电流、功率因素、有功功率、无功功率、电量等电参数进行监视以及对断路器的分合状态、故障信息进行监视，以及对断路器的分合状态进行控制，从而实现变电所的“四遥”（遥信、遥控、遥测、遥调）,后台系统设于10KV配电室控制值班室内。四、应急电源系统：设置1台400KW（主用功率）自启动柴油发电机组，作为一级负荷中特别重要负荷、消防负荷及非消防一级负荷的应急电源，消防负荷与部分非消防一级负荷不考虑同时使用，柴油发电机组平时供一级负荷中特别重要负荷、平时需用电的消防负荷及非消防一级负荷用电，而市电停电又有消防要求时，由火警信号自动切断部分非消防一级负荷的柴油发电机电源，仅保证一级负荷中特别重要负荷、消防负荷及部分非消防一级负荷用电。五、照明配电系统：1、设置正常照明、应急照明、值班照明、景观照明。2、主要场所照度标准及照明功率密度值（LPD）：主要场所名称显色指数照度标准(lx)折算后的照明功率密度值PLD(W/m2)33成都市燃气技术大楼方案设计说明门厅大堂8030015餐厅/酒廊8030019酒店楼层走道807515酒店客房8030015车库80754行政办公室8050018厨房80300152、光源：一般场所采用T5或T8三基色荧光灯或紧凑型节能荧光灯，配高质量节能电感整流器，避免其产生电磁干扰。；高大空间采用金卤灯光源；有装修要求的场所视装修要求，采用多种类型的光源；应急照明用光源采用能快速点燃的光源；路灯采用金卤灯光源，庭园灯、草坪灯采用节能灯光源。3、主要场所灯具：潮湿场所采用防水防尘灯；办公室等采用嵌入式高效格栅荧光灯，门厅、餐厅、会议等以装饰性灯具为主，楼梯采用节能吸顶灯，走道采用节能筒灯，车库、设备用房等采用控照型荧光灯。4、应急照明：(1)、变电所、柴油发电机房、消防控制室、防排烟机房、消防水泵房以及火灾时任需要坚持工作的其它场所设备用照明。(2)、疏散楼梯间、防烟楼梯间前室、疏散走道、合用前室、门厅、车库、餐厅、信息中心机房等场所设置疏散照明，其安全出口处和疏散走道设安全出口标志和疏散指示标志灯。疏散照明地面最低照度不低于0.5Lx。34成都市燃气技术大楼方案设计说明(3)、应急照明采用应急电源装置(EPS)供电，蓄电池连续供电时间不小于30min。5、照明控制：楼梯间照明采用消防型红外感应节能延时开关控制。其余场所照明采用就地或配电箱上集中手动控制。6、景观照明：室外照明设路灯、庭园灯、草坪灯，建筑物景观照明采用内透光和泛光照明相结合的方式。六、防雷系统：按二类防雷要求设防，设置防直击雷、防侧击雷、防雷电波侵入、防雷击电磁脉冲等保护措施。七、接地及电气安全系统:1、低压配电系统按地型式采用TN-S制式。2、设总等电位联结,弱电机房、电梯机房、强弱电竖井、水泵房、有洗浴设备的卫生间等设局部等电位联结。3、所有插座回路设动作电流不大于30mA的剩余电流保护器，以保证人生安全。4、采用共用接地系统。5、剩余电流火灾报警系统：楼层或区域配电箱处设防电气火灾的剩余电流报警装置，剩余电流信号传至监控主机，监控主机设于消防控制中心。八、建筑设备监控系统（BAS）:该系统主要对大楼的给排水系统、冷热水系统、空调系统、送排风系统、电梯系统、变配电系统等进行监视及实施节能控制，从而实现公共设备的最35成都市燃气技术大楼方案设计说明优化管理并降低故障率。该系统为集散系统，其监控主机设在消防控制中心。建筑设备监控系统包括以下功能：(1)、对空调系统设备，通风设备及环境监测设备等的运行工况进行监视、控制、测量、记录。系统主机通过接口接入BAS，主机群控由BAS实施。（2）、对给排水系统的给排水设备等运行工况进行监视、测量、记录。（3）、对电梯的运行监视,由电梯运行监视系统通过接口接入BAS。(4)、对每层用电量进行计量。(5)、对供配电系统、变配电设备，应急电源设备的监视、测量、记录，由变配电智能化系统通过接口接入BAS。通讯系统楼内设置数字式程控电话交换机及局域网，机房设于地下一层。中继电缆及数据光缆由城市公用管网引来，引至地下一层电话网络机房，经110配线架至楼层配线架后引至个电话及数据插座点。楼内采用结构化布线子系统，竖向干线采用6芯光纤，水平线缆采用6类4对8芯双绞线。酒店每套客房按两对电话，两根数据电缆进线，商铺按每一自然间1~2对电话,1~2个数据点预留；办公及管理用房按每10平方米1对电话,1个数据点预留，会所每间KTV按一对电话进线。电话及网络机房接地采用共用接地体，接地电阻≤1Ω。电视系统:酒店设闭路电视及卫星电视系统。酒店屋面设置卫星接收天线3座，市有线电视管网引来一路电视信号经混合放大后引至各楼层器件箱。36成都市燃气技术大楼方案设计说明电视系统采用862MHz邻频传输，用户端电平按69±6db计算。入侵报警及保安监控系统:楼内设置一套保安监控系统,监控机房与消防控制室合用。车库及各层出入口,各电梯轿厢均设置摄像机。主机房设置入侵报警主机，主要出入口、主要机房设置双鉴探测器，车库及酒店前台、财务、会所适当部位设置紧急报警按钮并与监控系统联动。楼内设置一套无线巡更系统,，加强管理力度确保顾客生命及财产安全电梯通讯系统:电梯通讯主机设于消防控制室，各台电梯可通过这套通讯系统与控制室值班人员、电梯机房等进行五方通话，一旦发生意外，值班人员可立即查看电梯运行楼层赶往现场施救。停车场自动收费管理系统:小区停车场设置有自动收费管理主机,各出入口设置有刷卡机、阅读器、栏杆机、地感线圈等。车库出入口还设置有彩色数码式摄像机，进出车辆照片吻合后方可放行，以杜绝盗车事件发生。停车场自动收费管理主机可通过网络线连至物管中心。信息查询及发布系统楼内设置一套信息查询及发布系统，酒店一层设置LCD显示屏及多媒体触摸查询机，会议室及餐厅安装LCD显示屏完成信息查询与发布。多媒体触摸屏、各层信息发布显示器均由酒店管理中心统一发布信息。37成都市燃气技术大楼方案设计说明一卡通系统根据管理的需要，设置一套一卡通系统，考虑楼内各系统内部功能分区繁多，针对各类功能分区的不同的使用要求，在智能一卡通系统中使用的智能卡必须要满足多个子系统的使用要求，既能在门禁子系统中使用，也可在消费子系统、停车场管理子系统、巡更子系统、设备管理等子系统中使用。一卡通系统的管理平台应能使各个一卡通子系统独立运行、资源共享，协同运行。做到一卡多用、一卡多能。在地下室设置出入口控制系统（门禁）对内部员工和外来人员正常出入进行常规管理，通过“一卡通”可以限定进入楼内人员的活动范围及时间（允许进入的房间及可停留的时间等）系统还可兼备考勤功能，系统如检测到恶意用卡或暴力开锁时将向保安中心发出报警。门禁系统对门禁区域进行管理，设置门禁授权区域的安全级别和访问规则。对门禁卡进行管理，记录持卡人的个人资料，为顾客、员工卡设置安全等级、访问权限、有效期或有效时段、允许进入的区域、密码等。对遗失门禁卡进行挂失等操作。所有的门禁读卡器可以用作在线巡逻系统。出入口控制系统通过专用接口与火灾自动报警系统联动，根据火警疏散要求开启疏散通道上的防火门。楼内巡更系统是基于出入口控制子系统中设置的读卡器的基础上，在楼内停车场、办公区域以及其它重要场所，增加一定的非接触IC卡感应读卡器，设置合理的巡更路线，在计算机安装巡更管理软件模块，完成巡更运动状态的监督和记录，并能在发生意外情况时保安人员及时报警。38成都市燃气技术大楼方案设计说明对于不方便安装读卡器的安防区域（如室外），考虑设置用离线式巡更点作为必要的补充。火警广播兼背景音乐系统：根据报警规范设置一套数字式广播系统，广播主机房与消防控制室合用。车库、客房内及过道均设置壁挂式或吸顶扬声器。公共场所及过道扬声器平时可播放背景音乐，火警时由消防控制室切换为火警广播。客房内及车库扬声器仅为火警广播。火灾自动报警及消防联动控制系统：楼内设置一套火灾自动报警及消防联动控制系统，消防控制室设于地下一层。车库、商场、办公室、客房内及过道设置感烟或感温探测器，另设置报警按钮，声光报警器等报警设施。客房内探测器自带蜂鸣器。在设备机房及重要值班室设置火警专用电话，消防控制室设置直通当地消防部门的119专用电话。消防控制室能接收酒店及会所内任一报警信号，联动所有消防设备，并能手动自动两套启、停消防风机、消防水泵，强制电梯落底，切除非消防电源，强启应急照明。在消防控制室设消防水池及水箱液位显示仪。第七章暖通设计1工程概况本工程拟建约10万㎡，该工程为其中的一期，主要功能为酒店和会所，建39成都市燃气技术大楼方案设计说明筑面积约15000㎡。一期地下共有一层，地下一层为汽车库、设备用房、kTV、办公室、会议室、餐厅等。地上分为两部分，其中酒店共四层，会所共两层。酒店一层为大堂和客房，二至三层皆为客房，会所一、二层都设有棋牌和餐厅。2设计依据及范围2.1设计依据(1).建筑方案图及业主对设计的相关要求(2).《采暖通风与空气调节设计规范》（GB50019－2003）(3).《建筑设计防火规范》（GB50016－2006）(4).《汽车库建筑设计规范》（JGJ100－98）》(5).《汽车库、修车库、停车场设计防火规范》（GB50067－97）(6).《办公建筑设计规范》（JGJ67－2006）(7).《旅馆建筑设计规范》（JGJ62-90）(8).《公共建筑节能设计标准》（GB50189－2005）(9).《城镇燃气设计规范》（GB50028-2006）(10).《锅炉房设计规范》（GB50041-2008）(11).《全国民用建筑工程设计技术措施（暖通空调.动力）》（2009）(12).《全国民用建筑工程设计技术措施节能专篇（暖通空调.动力）》（2007）(13).公共场所集中空调通风系统卫生管理办法以及其它有关技术规范与技术措施。2.2设计范围40成都市燃气技术大楼方案设计说明2.2.1空调系统设计该酒店和会所的中央空调系统设计。2.2.2通风系统设计地下室汽车库、设备用房、kTV、办公室、会议室、餐厅等通风系统设计；中央热水机房、厨房的事故排风系统设计；卫生间排风系统等设计；厨房及餐厅通风及排油烟系统设计。2.2.3防排烟系统设计地下室汽车库、超过20米内走道、KTV、面积大于50平米且经常有人停留的房间等排烟系统设计；中庭排烟系统设计；地上超过20米内走道排烟系统设计；防烟楼梯间及合用前室（前室）防烟系统设计。2.2.4天然气系统设计厨房用天然气室内管道、空调热源用天然气室内管道及天然气室外管道部分由天然气专业公司设计并施工。空调室内、外设计参数及设计标准3.1室外设计参数（西昌）设计用室外气象参数单位数值采暖室外计算温度℃5.0冬季通风室外计算温度℃6.941成都市燃气技术大楼方案设计说明夏季通风室外计算温度℃26.3夏季通风室外计算相对湿度％57冬季空气调节室外计算温度℃2.2冬季空气调节室外计算相对湿度％63夏季空气调节室外计算干球温度℃30.6夏季空气调节室外计算湿球温度℃21.8夏季空气调节室外计算日平均温度℃26.3冬季室外平均风速m/s1.4冬季室外最多m1.742成都市燃气技术大楼方案设计说明风向的平均风速/s夏季室外平均风速m/s2.2冬季最多风向——NNW冬季最多风向的频率％9夏季最多风向——S夏季最多风向的频率％7年最多风向——N年最多风向的频率％9冬季室外大气压力Pa84067夏季室外大气压力Pa83423冬季日照百分率％5543成都市燃气技术大楼方案设计说明注:以上数值取自《中国建筑热环境分析专用气象数据集》。3.2室内设计参数房间名称室内温湿度参数新风量m3/h.人噪声控制标准NC夏季冬季温度相对湿度温度相对湿度℃％℃％办公用房245520〉3030≤45客房245522〉3030≤45门厅、休息256020自然湿10≤5044成都市燃气技术大楼方案设计说明厅度餐厅246020自然湿度20≤55厨房32自然湿度--商业用房256020自然湿度20≤50KTV246020自然湿度30≤55电梯机房30自然湿度--45成都市燃气技术大楼方案设计说明4空调冷热负荷该建筑的空调冷负荷约1860KW，热负荷约1300KW。冷热源选择及其参数根据业主使用功能及运营要求，该建筑酒店和会所设置一个独立的空调冷热源。空调冷热源采用两台螺杆式地源热泵机组（闭式系统），以便合理利用可再生能源，降低供冷供热成本。地源热泵机组单台制冷量为951.3kW，制热量为1009.1kW。夏季供回水温度7/12℃，制热工况供回水温度为45/40℃。地源热泵机组、末端循环水泵、旋流除砂器等设备设在地下一层冷冻机房内。5消防控制室、电梯机房分别设分体空调设备。6空调水系统6.1空调循环水系统空调循环水系统采用一次泵闭式双管循环系统，末端侧变流量、主机侧定流量，采用高位膨胀水箱定压、补水，膨胀水箱设于宾馆屋顶层。空调水质通过设于管道上的Y型水过滤器及水处理器处理。空调冷冻水与空调热水供应合用管网。酒店水系统采用竖向系统，其余部分采用水平系统，。为达到水力平衡的目的，各水路设置水力平衡装置。6.2地源侧循环水系统冷热源采用地下水式水源热泵机组（闭式系统）。地下水系统的勘测设计、施工由专业钻井公司负责，要求钻井单位对地下水应采取可靠的回灌措施，回灌水不得对地下水资源造成污染。地下水的水质参照下列要求：PH值为6.5~8.5，CaO含量〈200mg/L)，矿化度〈500mg/L)，C1〈100mg/L)，SO42-(200mg/l),Fe2+〈1mg/L)，H2S〈0.5mg/L)，含砂量〈1/200000)。在初步设计的过程中，由于没有地下水系统46成都市燃气技术大楼方案设计说明的勘测数据，设计时井水直接进入水源热泵机组，在施工图设计过程中，应核实地下水系统的勘测数据，当水质不能达标时，井水不得直接进入主机，应增设板式换热器。根据最终的水源勘察数据，如果该系统不能满足冬季供热需求，需增设燃气热水机组用于冬季的供热热源。7空调系统形式7.1空调系统地下一层餐厅、自由餐厅和酒吧采用全空气系统。空调机组设在该层机房内。地下一层KTV房间、办公室、会议室采用风机盘管加新风的空气－水系统。其余房间空调系统采用风机盘管加新风的空气－水系统。新风机组每层设置，每层新风机组由竖井取新风。7.2为满足良好室内空气品质要求，空调机组和新风机组系统均设置初效过滤装置，空调机组设置空气消毒净化装置。8空调控制方式空调系统设自动控制，空调自控系统作为控制子系统纳入楼宇自控系统，空调（新风）机组及送、排风机等可集中启停控制。空调水系统采用机组侧定流量负荷侧变流量，全空气系统及新风系统采用定风量系统，具体控制要求如下：负荷侧：(1)风机盘管由室内温控器控制其回水管上的电动两通阀的开关。(2)新风机组冬夏季的温度,由设于送风总管上的温度传感器,控制位于表冷器回水支管上的动态平衡电动调节阀的开启度，调节进入新风机组的水流量，47成都市燃气技术大楼方案设计说明满足送风温度要求。另外设置过滤器压差报警。(3)空调机组冬夏季的温度,由设于回风总管上的温度传感器,控制位于表冷器回水支管上的动态平衡电动调节阀的开启度，调节进入空调机组的水流量，满足送风温度要求。另外设置过滤器压差报警。9冷热源侧：根据负荷侧的供回水压差变化，控制位于供回水总管间的压差旁通阀的开启度，当旁通流量达到单台机组的额定流量的110%时，停止一台机组及其相应的循环泵的运行。供水温度的控制由机组自带的自控系统完成。通风系统及防排烟系统设计9.1房间的通风量指标房间名称换气次数（次/h）房间名称换气次数（次/h）房间名称换气次数（次/h）汽车库6（3m净柴油机8烹饪区全室换气2548成都市燃气技术大楼方案设计说明高计）房低压变配电房15地下室走道2烹饪区排油烟（估算）45高压变配电房12电梯机房15事故通风12水泵房4公共卫生间12~15其他3热水机房12制冷机房649成都市燃气技术大楼方案设计说明9.2地下室汽车库约2000㎡，设置一个独立的机械排风兼排烟系统，利用车道自然进风。9.3地下室冷冻机房设置单独的机械送、排风系统。燃气热水机房设机械排风系统，利用泄爆天井自然进风，排风机（兼事故排风）采用防爆风机，且与机房内的燃气泄漏报警装置连锁，热水机组排烟管引至宾馆楼屋面排放。地下室变配电房设置独立的机械送排风系统，兼作气体灭火后的通风。变配电房发生火灾时由弱电信号控制关闭平时送排风机，并关断送排风总管上70℃防烟防火阀；气体灭火结束后手动开启排风机及排风总管的防烟防火阀，以排除有害气体。9.4地下一层KTV房间、员工食堂、内走道设置独立的机械排风系统，排风系统与相应的新风系统相匹配。9.5地下一层会议室、内走道设置独立的机械排风系统，排风系统与相应的新风系统相匹配。9.6柴油发电机房平时设机械排风系统，排风机采用防爆电机，利用竖井自然进风。在柴油发电机工作时，利用柴油发电机自带的风机排风、利用竖井自然进风。储油间的油箱应密闭，且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀。9.7地下一层厨房预留厨房加工间排油烟管井及局部、全面通风用电量，厨房排风及排油烟系统待招租后根据厨房工艺要求设置，其排油烟系统需经油烟过滤处理后达到排放标准方可排放，同时保持厨房呈负压状态，避免厨房异味影响空调区域。厨房操作间全面排风机（兼事故排风）采用防爆风机，且与厨房内的燃气泄漏报警装置连锁控制。50成都市燃气技术大楼方案设计说明9.8大堂上部设电动防火窗，失火时自动开启自然排烟。开窗面积满足相关规范要求。9.9宾馆、会所卫生间设置竖向排风系统，污浊空气由屋面排出。9.10各电梯机房设置机械排风及分体空调进行通风降温。9.11防排烟系统设计详消防专篇。10．燃气系统设计：10.1本工程中热水锅炉和商业用房厨房的燃料采用天然气，天然气由城市天然气管网供给，城市中压燃气经调压箱调压后接至用户。天然气用量初步估算为100Nm3/h.燃气热值按低热值计算。10.2锅炉房及厨房天然气引入管入口处设快速切断阀及电磁阀，各热水锅炉入口处设快速切断阀及电磁阀。锅炉房及厨房烹饪区内设可燃气体泄漏报警系统，当天然气泄漏时，报警系统控制关闭天然气引入管入口处电磁阀，同时开启事故排风机。10.3天然气管道及调压箱部分由天然气专业公司设计并施工。51成都市燃气技术大楼方案设计说明第八章消防设计一、土建专业1、本工程系多层建筑，商务休疗客栈耐火等级为一级，商务会所耐火等级为三级，地下室耐火等级为一级，按《民用建筑设计防火规范》进行防火设计。2、总平面布局和平面布置主体建筑四周设置5-6米宽的环状消防车道，消防车道内建筑四周无任何障碍物。客栈南、北、西侧均可作为消防扑救场地，会所南、西侧均可作为消防扑救场地。登高面满足消防规范要求，消防控制室和消防泵房设置在地下室一层，均有直通室外的安全出口。3、防火分区主体建筑及地下室按规范均应设自动喷淋系统，所有防火分区面积均可按规范中相应面积增加一倍。地下室有一层，其中车库防火分区4000m2以内，地下室防火分区1000m2以内。客栈每层均划分为不超过5000m2的一个防火分区，会所每层均划分为不超过1200m2的一个防火分区。4、防火构造52成都市燃气技术大楼方案设计说明4.1所有填充墙均为页岩空心砖，部分为实心粘土砖。防火分区隔墙用200厚页岩空心砖，所有承重构件均为现浇钢筋混凝土，均为不燃。4.2所有的设备用房均为甲级防火门，防火分区之间的通道或防火墙上开门均设甲级防火门或防火卷帘，各种设备管井分别设置，层层隔断，检修门采用丙级防火门，前室与楼梯间的门为乙级防火门，消防电梯井道及机房独立设置，并在梯井底部设集水坑并考虑了排水措施相临和拐角防火措施。防火卷帘均为双联双轨特级防火卷帘。4.3设备管井，在安装后，用楼板同等耐极限的材料层封墙。5安全疏散主体建筑每个防火分区均设安全疏散楼梯不少于两部，均为封闭楼梯间，所有疏散距离及宽度均满足规范要求。地下室每个防火分区设安全疏散楼梯不少于两部或设一部安全疏散楼梯及开向其他防火分区的防火门进行疏散，均为封闭楼梯间，所有疏散距离均满足规范要求。二、水专业本专业设置的系统有：室内、室外消火栓消防系统，自动喷水灭火系统，并配置有建筑灭火器，厨房设置细水雾灭火系统。本工程采用集中加压的临时高压制，室内消火栓消防和自喷灭火加压水泵各设一套，为本工程提供消防用水，并提供给后期各建筑使用。1消火栓消防系统1.1消防用水量本工程为建筑高度小于24米的酒店；地下汽车库停车数量64辆，为III类53成都市燃气技术大楼方案设计说明汽车库。综合上述情况，根据《建筑设计防火规范》（GB50016-2006）和《汽车库、修车库、停车场设计防火规范》（GB50067-97），设计消防用水量为：室内消火栓消防用水量：20L/s室外消火栓消防用水量：30L/s火灾延续时间为2小时。1.2系统室内系统采用区域性的临时高压制消防体系，集中设置消防加压系统。因屋顶消防水箱（设在酒店4楼屋顶）的设置高度使最低处的室内消火栓栓口的静水压力不大于1.0MPa，所以采用竖向不分区的消防给水系统。1.2.1在地下室消防水泵房内，设室内消火栓消防水泵；消防水泵从消防贮水池吸水，供至消火栓环状管网。消火栓环网向本酒店供水，并预留两根DN150主管供后期建筑使用。消防水泵采用恒压切线消防专用水泵，两台、一用一备。1.3.2各层均设带有灭火器和消防卷盘的室内消火栓箱；消火栓水枪的充实水柱长度不小于10m。在消火栓环网上设两套消防水泵接合器。1.3.3在地下室设消防水池，贮存火灾延续时间（室内外消火栓消防系统为2h、自动喷水灭火系统为1h）内的消防用水。消防贮水的有效容积为504m3。消防贮水池设供消防车取水的取水井。1.3.4在酒店4楼设屋顶消防水箱，并保证其消防用水有效容积为18m3。因屋顶消防水箱的设置高度能满足最不利点消火栓静水压力要求，所以54成都市燃气技术大楼方案设计说明系统不设置增压稳压设施。1.3.5在室外的给水环网上设室外消火栓，其间距不大于120m，保护半径不大于150m。2自动喷水灭火系统2.1设置范围地下室汽车库和可用水扑救的设备用房；酒店；会所；电梯厅和走道等场所。2.2火灾危险等级地下汽车库为中危险Ⅱ级，喷水强度为8L/min·m2、作用面积为160m2；其余场所为中危险Ⅰ级，喷水强度为6L/min·m2、作用面积为160m2。2.3系统的设计流量，按最不利点处作用面积内喷头同时喷水的总流量确定，经逐点计算为40L/s。管道的局部水头损失采用当量长度法计算。2.4系统系统采用湿式闭式系统。采用区域性的临时高压制消防体系，集中设置消防加压系统。2.4.1采用竖向不分区的自动喷水灭火系统：2.4.2在地下室消防水泵房内，设自动喷水灭火水泵；水泵从消防贮水池吸水，供至自动喷水灭火系统环状管网。在环网上接管，设湿式报警阀。并预留两根DN150主管供后期建筑自喷系统使用。消防水泵采用恒压切线消防专用水泵，采用两台、一用一备。在环网上设三套消防水泵接合器。55成都市燃气技术大楼方案设计说明2.4.3自动喷水灭火系统设湿式水力报警阀、压力开关、安全信号阀、水流指示器、闭式喷头、末端试水装置等。闭式喷头的公称动作温度为68℃（厨房为93℃）。2.4.4消防贮水池和屋顶消防水箱与室内消火栓消防系统合用。2.4.5因屋顶消防水箱的设置高度，能满足系统最不利点处喷头的最低工作压力和喷水强度的要求，所以不设置增压稳压设施。2.4.6对配水管压力过大的自动喷水灭火系统，在其水力报警阀前设减压阀减压。减压后仍能满足系统的压力要求，又避免配水管的入口水压过大。3建筑灭火器的配置3.1危险等级酒店的公共活动用房、多功能厅、厨房和地下停车场为严重危险级，酒店客房为轻危险级。3.2灭火器配置配置手提式ABC干粉灭火器，灭火剂为磷酸铵盐干粉。4细水雾灭火系统4.1根据《厨房设备细水雾灭火系统设计、施工及验收规范》（DB51/T592-2006）的规定，对其厨房的热厨加工设备及其相应的集油烟罩和防火阀前的排烟管道设置细水雾灭火系统。5消防排水5.1在地下层各消防电梯旁设置集水坑，有效容积均大于2.0m3，采用流量为56成都市燃气技术大楼方案设计说明11.1L/s的潜水泵排水。5.2在火灾时，大量的灭火废水也可通过地下二层的其他潜水泵（部分供电按消防负荷）提升排出。6主要消防管材6.1消火栓系统和自动喷水灭火系统采用热镀锌钢管。三、电气专业1、设自启动柴油发电机组为消防负荷提供应急电源。2、消防用电设备采用专用回路供电，并在最末一级配电箱处设自动切换装置。3、消防负荷供电干线采用低烟无卤耐火电缆沿电缆沿桥架敷设；支线采用低烟无卤导线穿钢管埋地、沿墙、现浇楼板暗设或穿涂有防火涂料的钢管或金属线槽明设。4、应急照明：(1)、变电所、柴油发电机房、消防控制室、防排烟机房、消防水泵房以及火灾时任需要坚持工作的其它场所设备用照明。(2)、疏散楼梯间、防烟楼梯间前室、疏散走道、合用前室、门厅、车库、餐厅、信息中心机房等场所设置疏散照明，其安全出口处和疏散走道设安全出口标志和疏散指示标志灯。疏散照明地面最低照度不低于0.5Lx。(3)、应急照明采用应急电源装置(EPS)供电，蓄电池连续供电时间不小于30min。5、火灾自动报警及消防联动控制系统：楼内设置一套火灾自动报警及消防联动控制系统，消防控制室设于地下一层。57成都市燃气技术大楼方案设计说明车库、商场、办公室、客房内及过道设置感烟或感温探测器，另设置报警按钮，声光报警器等报警设施。客房内探测器自带蜂鸣器。在设备机房及重要值班室设置火警专用电话，消防控制室设置直通当地消防部门的119专用电话。消防控制室能接收酒店及会所内任一报警信号，联动所有消防设备，并能手动自动两套启、停消防风机、消防水泵，强制电梯落底，切除非消防电源，强启应急照明。在消防控制室设消防水池及水箱液位显示仪。四、通风专业\uf06c1\x7f防排烟系统设计\uf06c1.1地下室汽车库约2000㎡，设置一个独立的机械排风兼排烟系统，利用车道自然进风，排烟风机及风道与平时通风系统合用。该风机采用双速风机，平时通风为低速运转，火灾时由弱电信号控制切换为高速运转。\uf06c1.2地下变配电房设气体消防灭火系统，气体灭火系统开启时关闭其送排风机及该系统相应的防烟防火阀，气体灭火系统结束后，开启其排风机及该系统相应的防烟防火阀进行事后排风。\uf06c1.3地下一层KTV设有独立的机械排烟、机械补风系统。\uf06c1.4地下室超过20m的内走道设机械排烟、机械补风系统；补风机、排烟风机及风道与平时送、排风系统合用，火灾时由弱电信号控制开启风机及相应阀门。房间面积超过50平方米，且经常有人停留或可燃物较多的地下室房间设置机械排烟系统；58成都市燃气技术大楼方案设计说明\uf06c1.5宾馆超过20m的内走道设竖向机械排烟系统，排烟风机设于屋顶层，火灾时由电信号控制开启着火层的排烟口及对应的排烟风机。\uf06c1.6大堂中庭上部设置电动防火窗，失火时自动开启自然排烟。开窗面积满足相关规范要求。\uf06c1.7疏散用楼梯间均为封闭楼梯间，靠外墙设有可开启外窗。\uf06c通风及空调系统防火措施\uf06c2.1送、排风系统及空调系统水平方向均按防火分区独立设置。\uf06c2.2空调及通风风管穿越防火隔断、机房及楼板处设70℃熔断防火阀，排烟风管及排烟排风合用风管穿越防火隔断、机房及楼板处设280℃熔断防火阀。\uf06c2.3所有排烟风机入口设带电信号280℃熔断的防火阀，当烟气温度达到280℃时，防火阀熔断关闭并发电信号停排烟风机及相应补风机。\uf06c2.4风管及保温采用不燃材料，水管保温材料采用不燃或难燃材料。\uf06c2.5热水机房及厨房天然气引入管入口处设快速切断阀，各机组入口处设快速切断阀及电磁阀。热水机房及厨房内设燃气泄漏报警装置，电磁阀与报警装置联锁关闭。59成都市燃气技术大楼方案设计说明第九章人防设计本工程人防统一规划设在其余地块，由人防设计院设计。第十章卫生防疫设计一、建筑专业1建筑体型部分本设计功能分区明确，流线合理，符合卫生防疫要求。\uf06c平面顺应用地布置，主体建筑均有良好的日照、通风和采光。\uf06c立面玻璃均采用钢化安全玻璃，有良好的隔声、降噪的效果。2单体设计部分60成都市燃气技术大楼方案设计说明\uf06c从总图设计到建筑内部，物资供应和污物处理流线分明，互不干扰。货物可通过地下卸货区直达货梯输送到每个楼面。\uf06c地下车库的卸爆口及风口均布置在绿地里，利用绿化降低污染和噪声并形成有效的视线遮挡。二、水专业1二次供水系统本工程设有二次供水系统，为保证其供水的水质卫生，根据《二次供水设施卫生规范》（GB17051-1997）和《建筑给水排水设计规范》（GB50015-2003）有关规定，设计上采取下列措施：1.1生活用水与消防用水分开贮存。地下室的生活转输水箱设置在专用的不受污染的房间内，与地下室土建的墙、板隔离。1.2水箱采用不锈钢板水箱，并且在水箱内设置水箱自洁器进行消毒清洁处理。1.3在水箱的通气管、溢流管上设置有防蚊虫的隔网。1.4生活水箱容积的确定，在保证供水可靠的同时，也保证其卫生安全的贮水更换周期。2防倒流污染水池和水箱的进水管道，保证有大于规范所规定的最小空气间隙防止倒流污染。3在生活给水系统，采用了安全卫生的管材、铜质阀门、陶瓷阀芯龙头等，以避免因管道、阀门对水质的污染。4在公共卫生间，设计上采用脚踏阀冲洗蹲便器、感应冲洗阀冲洗小便器和感应龙头洗手，避免使用者用手直接接触冲洗按钮和龙头开关，提高了卫生61成都市燃气技术大楼方案设计说明标准。5卫生间内设带水封地漏。存水弯及带水封地漏的水封深度，不应小于50mm。6厨房含油废水须经隔油池处理后方能排入市政污水管网。三、暖通专业1新风在清洁处采集，新风采集口远离排风口，其间距按规范要求设置。2室内人员新风量按国家卫生标准取值,保证室内空气质量。3全空气空调系统的空气经初效过滤和空气消毒净化后再送入室内。第十一章环境保护设计本章根据《中华人民共和国环境保护法》，《建设项目环境保护管理办法》，《民用建筑隔声设计规范》（BGJ118－88）编制。一、本工程在总平面设计中，通过点、线、面的绿化系统设计，给客栈创造一个良好的环境。二、污物处理本项目主体建筑的废弃物及其他污物由清洁人员统一收集通过货物电梯运至地下的垃圾房处理，之后由垃圾车运出。三、给排水专业1本工程的排水对象为各楼的生活污水、地下室废水、屋面及室外场地的雨水，无特殊的污染物排出，可排入市政排水管网。设计上采用雨、污分流的排水体制，对上述排水对象分别组织排放。2本工程生活污水排水量为196m3/d。3生活污水经化粪池处理后排入市政污水泵站。厨房的含油污水经隔油池进62成都市燃气技术大楼方案设计说明行隔油处理，处理后再排出。4选用低噪声、高效率的机电设备，并采取积极的隔振降噪措施。水泵机组设置隔振基础、柔性接头，避免管道传声；在水泵的出水管上设置微阻缓闭式止回阀，消除停泵水锤的影响和水击所产生的管道震颤噪声等。四、电气专业柴油发电机组设于地下一层，除机组下设减振装置、排烟管上设消音器外，机房亦做消音、隔声处理，柴油机油烟经烟尘处理设备处理后排出室外。五、暖通专业1本工程没有对大气造成污染的废气排放。燃气热水机组的排烟符合排放要求。屋面燃气热水机组的排烟高空排放。冷水机组工质采用对大气臭氧层不造成破坏的环保工质。2水泵、风机等均设减振措施。3风机进出口设软接头,水泵进出口设橡胶减振接头,柜式、吊装式空调机组、通风设备及部分风管、水管吊架采用隔振吊架。4空调系统及通风系统均采用低噪声设备，噪声较大的设备均由设备机房隔离，并在系统上设置消声器。5厨房排油烟系统需经油烟过滤处理后达到排放标准后高空排放。63成都市燃气技术大楼方案设计说明第十二章无障碍设计本章根据《城市道路和建筑物无障碍设计规范》JGJ50－2001进行设计。12.1本项目本着“以人为本”的原则，体现对残疾人，老年人的关怀，为他们提供无障碍的室内外环境。12.2地下车库及底层停车均按规范设置残疾人专用车位。12.3建筑主要入口有室外高差处均设置1:12的坡道。12.4残疾人在建筑内部可通过电梯和走道到达所有位置，客栈一层平面高差处设置1:12的坡道，其余每层平面无高差，所有走道和门洞符合规定要求。12.5客栈按规范在底层公共厕所处设置残疾人专用厕所。12.6、残疾人专用厕所在0.5m处设求助呼叫按钮，厕所门外设呼叫信号装置。64成都市燃气技术大楼方案设计说明第十三章节能设计一、建筑节能详下表65成都市燃气技术大楼方案设计说明66成都市燃气技术大楼方案设计说明二、给排水节能1采用节水型的卫生洁具、冲洗阀；公共卫生间的洗手盆配置感应龙头。2充分利用市政水压，由市政自来水管直接供水。3选用优质、高效、节能的给排水设备和器材。4采用太阳能制备生活热水，降低能源消耗；5合理选择管道口径、控制流速，降低系统运行能耗；三、电气专业1、选用低能耗配电变压器。2、变压器设置于负荷中心，减少电缆长度，减少线路损耗。3、采用T5或T8三基色荧光灯光源或紧凑型节能灯光源；荧光灯采用节能电感镇流器或电子镇流器。4、变压器低压侧设可拟制谐波的无功功率自动补偿装置集中补偿、带节能电感镇流器的气体放电灯就地设补偿电容器分散补偿。5、设置建筑设备监控系统(BAS)，通过对给排水系统、冷热水系统、空调系统、送排风系统、电梯系统、变配电系统的集中监控，实现各种能源的节约管理。6、设置智能灯光控制系统，对公共场所的照明进行优化控制，实现用电的节约管理。7、楼梯间照明采用节能延时开关控制，实现用电的节能控制。四、暖通节能1建筑围护结构的传热系数均满足节能规范的相关要求，并作为本专业设计67成都市燃气技术大楼方案设计说明的依据。2选用的空调冷热源设备应满足《公共建筑节能设计标准》（GB50189－2005）的规定。3空调系统进行监测与自动控制，其中包括冷热源系统的控制和空气调节机组的控制等。4所有风机的风机总效率（含风机、电机及传动效率的总效率）大于0.52，平时使用的机械通风系统的单位风量耗功率应小于0.32。所有水泵总效率应大于0.70。5全空气系统过渡季节尽量采用控制新风比方式运行，充分利用室外空气自然冷源。6空调冷凝水回收再利用，用于补水系统（详见水初）。第十四章各专业图纸目录（详各专业具体图纸）68',)
