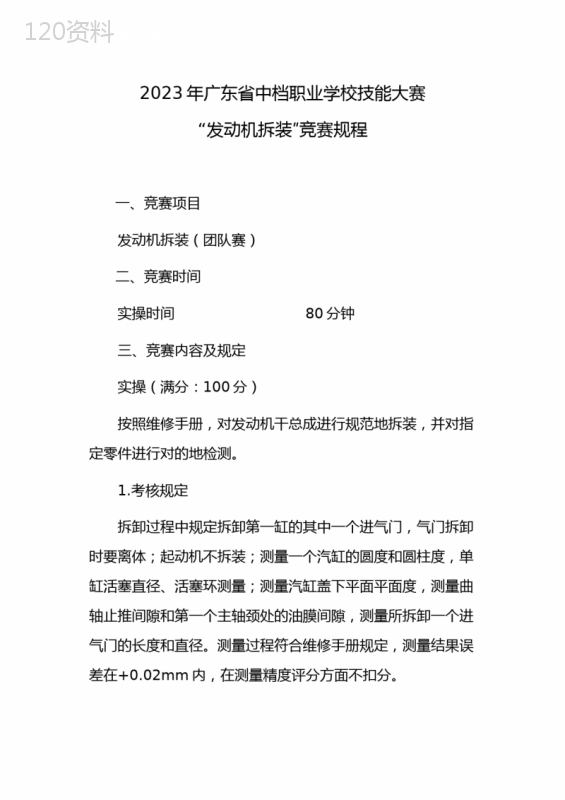

2023年广东省中等职业学校技能大赛发动机拆装竞赛规程

('2023年广东省中档职业学校技能大赛“发动机拆装”竞赛规程一、竞赛项目发动机拆装（团队赛）二、竞赛时间实操时间80分钟三、竞赛内容及规定实操（满分：100分）按照维修手册，对发动机干总成进行规范地拆装，并对指定零件进行对的地检测。1.考核规定拆卸过程中规定拆卸第一缸的其中一个进气门，气门拆卸时要离体；起动机不拆装；测量一个汽缸的圆度和圆柱度，单缸活塞直径、活塞环测量；测量汽缸盖下平面平面度，测量曲轴止推间隙和第一个主轴颈处的油膜间隙，测量所拆卸一个进气门的长度和直径。测量过程符合维修手册规定，测量结果误差在+0.02mm内，在测量精度评分方面不扣分。1）作业过程规定（1）能在规定期间内完毕实操项目；（2）作业流程规范、流畅；（3）可以对的使用工量具和仪器设备；（4）各项操作符合安全操作规程；（5）参赛人员配合得当；（6）着装整齐、整洁；（7）在作业过程中，要始终按5S的规定做好各项工作。2）作业结果规定（1）扭矩规定：曲轴轴承盖螺栓50N·m，连杆螺母30N·m，汽缸盖螺栓50N·m，飞轮螺栓50N·m。以上是几个关键的地方，其他力矩不做具体规定，但不能过紧或过松。（2）作业完毕后，规定作业场地干净整洁，工具摆放整齐；（3）发动机拆装项目，规定发动机装复后可以正常启动工作良好。3）其它事项（1）未完毕项目按缺项扣分；（2）当比赛停止时，即使未完毕也必须立即停止作业，并遵从裁判指示；（3）着车测试过程统一由复位人员完毕，不计算在比赛时间内，未安装完毕不进行着车；（4）比胜过程中因违规操作导致人员或设备的严重损伤，将以0分计。2.实操评分标准发动机拆装（占实操分值100%）项目分值比例评分标准工作着装3工作服和安全鞋穿着整齐，符合汽车维修作业规定附件的拆卸5按维修手册规定对的拆卸附件：对的拆卸附件螺母（螺栓）；对的放置进气歧管、排气歧管、水泵、进水口总成、分电器和发电机等，起动机和火花塞不需拆配气机构的解体5按维修手册规定对的拆卸配气机构：对的拆卸正时皮带；对的拆卸进气和排气凸轮轴；对的拆卸汽缸盖和汽缸垫；对的拆卸和放置好气门挺杆；对的拆御、安装第一缸进气门（1个）曲柄连杆机构的解体5按维修手册规定对的拆卸曲柄连杆机构：对的拆卸油底壳；对的拆卸飞轮；对的拆卸机油泵和后油封；对的拆卸和取放活塞连杆组；对的拆卸和取放曲轴测量25对的按工单规定测量相应项目：测量前要对的查阅维修手册，对的清洁量具和所测量部件等（顺序自定），对的使用量具（测量顺序可自己定）。对的测量缸盖平面度；对的测量汽缸直径；对的测量活塞及活塞环；对的测量气门长度和直径；对的测量曲轴止推间隙和第一个主轴颈处的油膜间隙；对的填写工单，笔迹工整，数据对的曲柄连杆机构的装配15按维修手册规定对的装配曲柄连杆机构：对的安装曲轴；对的安装活塞连杆组；对的安装前后油封和飞轮；对的安装油底壳配气机构的装配10按维修手册规定对的装配配气机构：对的安装汽缸盖；对的安装排气凸轮轴；对的安装进气凸轮轴；对的安装正时皮带附件的装配5按维修手册规定对的装配附件：附件装复时螺栓应先用手拧上1-2牙，再用工具拧紧，假如因螺纹损坏不能用手拧紧则应向裁判报项工具使用5按工具使用说明书对的纯熟使用工具工作安全和5S12工作安全与5S管理：拆装过程不发生意外受伤（出血）；三不落地；工具和量具用完后应及时归位；工具、量具和零件等分类摆放；无漏装零件或螺栓；工量具清洁归位；始终保持场地、各拆卸零件、装配表面和工具整洁着车测试10可以顺利进行点火，运转。起动测试，若发动机因正时不对（正时皮带或凸轮轴正时齿轮错位）而不能起动运转，扣10分（从总分中扣除），能正常运转则不扣分。3.名次排列规则排名规则：按总成绩由高到低排序，总成绩相同则以实操项目总用时短的名次在前。四、竞赛场地及设备仪器说明比赛需要的工量具、配件辅料和设备重要设备序号名称数量1发动机拆装台架1台2发动机运营控制台架1台常用工量具序号名称数量1工具车1辆2零件车1辆3工作台1台4小书桌1张5可调式扭力扳手（20～100N·m）1把6铁锤1把7胶锤1把8活动扳手1把9活塞环箍1个10梅花扳手（10-12mm）1把11梅花扳手（12-14mm）1把12梅花扳手（14-17mm）1把13丁字套筒（10mm）2把14丁字套筒（12mm）1把15丁字套筒（14mm）1把16短接杆1只17一字起子（小）1把18一字起子（大）2把19尖嘴钳1把20鲤鱼钳1把21梅花套筒（14mm）1只22六角套筒（14mm）1只23梅花套筒（10mm)1只24六角套筒（17mm）1只25摇把1把26机油壶1只27磁棒1把28气门钳1把29塞规（短）1把30塞规（长）1把31塑料间隙规（0.025～0.076mm）1条32千分尺（75～100mm，0～25mm）各1把33游标卡尺（0～150mm）1把34刀口尺（500mm）1把35量缸表（50～160mm）1套36指针式扭力扳手（0～300N·m）1把37百分表固定支架套装（0～10mm）1套38铲刀1把39活塞环钳1把40木垫2块41油性笔1支42胶管4段43剪刀1把44手套2双45粉笔1根46布块≮3047盘子（胶盘）1个48盘子（铁盘）1个备用零件、工具、手册和耗材等序号名称数量1火花塞套筒1把2汽油(起动用)1罐3火花塞1盒4机油1罐5蓄电池1只6化油器清洗剂1罐7除锈剂1罐8维修手册1本9誊录板1个10A3纸1张11签字笔1支12拖把1把13垃圾桶1个五、注意事项为了比赛的公平，大赛将统一比赛服装，服装费用由承办单位按实际发生额向各代表队收取，比赛用工作鞋由各选手自带。六、申诉与仲裁本赛项在竞胜过程中若出现有失公正或有关人员违规等现象，代表队领队可在相关赛项结束后2小时之内向仲裁组提出书面申诉。大赛采用两级仲裁机制。赛场设仲裁组，赛场仲裁工作组在接到申诉后的2小时内组织复议，并及时反馈复议结果。申诉方对复议结果仍有异议，可由地市领队向大赛组委会仲裁委员会提出书面申诉。大赛仲裁委员会的仲裁结果为最终结果。',)
