高性价比对苯树脂技术介绍.

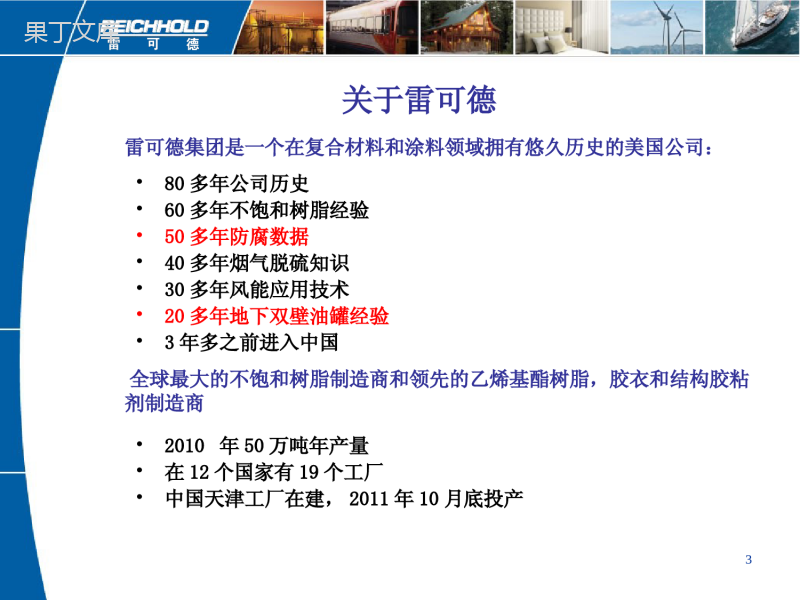

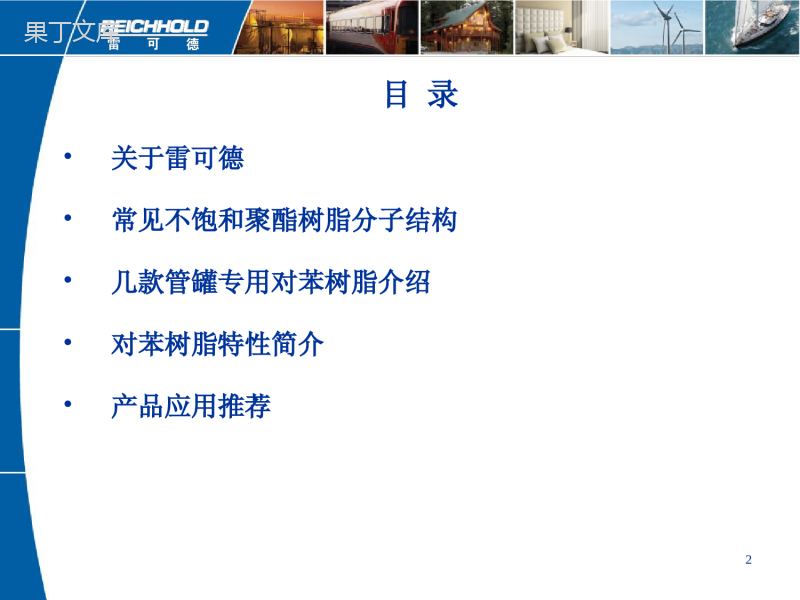

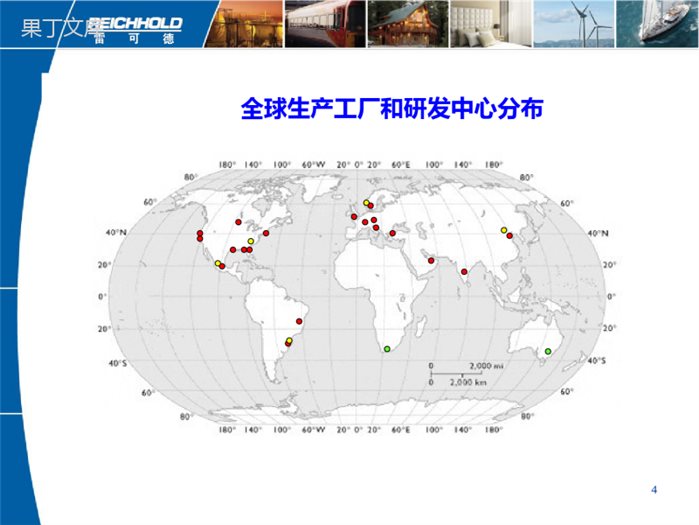

高性价比对苯树脂技术介绍——管罐专用聚酯树脂彭际梅雷可德中国2011.62目录•关于雷可德•常见不饱和聚酯树脂分子结构•几款管罐专用对苯树脂介绍•对苯树脂特性简介•产品应用推荐3雷可德集团是一个在复合材料和涂料领域拥有悠久历史的美国公司：•80多年公司历史•60多年不饱和树脂经验•50多年防腐数据•40多年烟气脱硫知识•30多年风能应用技术•20多年地下双壁油罐经验•3年多之前进入中国全球最大的不饱和树脂制造商和领先的乙烯基酯树脂，胶衣和结构胶粘剂制造商•2010年50万吨年产量•在12个国家有19个工厂•中国天津工厂在建，2011年10月底投产关于雷可德4全球生产工厂和研发中心分布5雷可德产品的广阔复合材料应用领域6雷可德树脂化学类型•Ortho/Iso/TereUPR邻苯/间苯/对苯型不饱和树•VinylEster环氧乙烯基脂树脂•PGMaleatemodified丙二醇马来酸改性（高活性）•Urethanemodified聚氨酯改性（高韧性）•VinylToluenemodified乙烯基甲苯改性（电性能）•Novalacmodified酚醛树脂改性（耐温性）•DCPDmodified双环戊二烯改性（高活性）•BisphenolAFumarate双酚A富马酸改性（耐腐性）•NPGmodified新戊二醇改性（光泽度）7邻苯型聚酯（Ortho）间苯型聚酯(ISO)对苯型聚酯（Tereph)OOCCOCHOCC[OCCC=COOOCCCCOOCOOC=CCOHCC]nCCOHnCOOOOCCCOOOOCCCCCCCCCCCCOOCOOH对比邻苯和间苯，对苯树脂具有更好的化学结构稳定性，从而具备更高的HDT，同时具备优异的耐水解性（具有低的吸水性）常见不饱和聚酯树脂结构式8雷可德公司几款对苯树脂型号HDT(°C)断裂伸长率(%)主要特点9611903.0综合性能优异，尤其适用内衬采用乙烯基酯的管道结构层。96221003.5兼具高HDT及优异的机械性能，尤其适用于对耐热有要求的管罐结构层。33428-55853.5性价比最优，通过英法德饮用水认证。4901272.1UL1316认证，高HDT，广泛应用于制作含醇燃料的储罐。9Reichhold®PD-9622•高耐热、高机械强度•广泛应用于制作防腐结构层。尤其适于配合CorroliteTM9102-70做内衬时使用。•对比中国市场上某常用对苯树脂A：特性PD-9622A树脂液体树脂颜色透明澄清微浊拉伸强度(MPa)7263断裂延伸率(%)3.53.0弯曲强度(MPa)120110HDT(°C)100101反应活性高低耐腐蚀耐水、弱酸、盐耐水、中等浓度酸、盐可用1%浓度的钴盐促进，比市场现有的对苯、间苯型聚酯（常用4%或6%的钴盐促进）具有更高的反应活性，10Reichhold®PD-9611和33428-55•高性价比•PD-9611广泛应用于制作防腐结构层。尤其适于配合CorroliteTM9102-70做内衬时使用。•对比中国市场上常用邻苯结构层B树脂和间苯199#特性33428-55PD-9611B树脂199#外观浅灰色液体浅黄色液体浅黄色液体浅黄色液体断裂伸长率（%）3.53.03.02.2HDT（°C）859080110耐腐蚀耐水耐水、弱酸耐水耐水、弱酸11产品应用推荐•FRP缠绕管道沙特阿拉伯的一家大型管道公司为雷可德此类对苯树脂的主要客户。其商业化管道内径从80到4000mm，长度从6米以上不等，广泛用于输送饮用水、海水、淡化海水和城市污水。尤其是33428-55树脂可用于制作与常温水、城市污水直接接触的内衬层及结构层，但介质温度不得超过40°C，此树脂已通过英国WRAS（水务法规咨询计划）、法国ACS(法国卫生认证机构)和德国DVGW（德国燃气与水工业协会）饮用水认证。在制作其他防腐FRP缠绕管道时，通常以乙烯基酯（如雷可德Corrolite9102-70）、双酚A型聚酯做内衬层，此类对苯树脂做结构层。12产品应用推荐（1）•FRP缠绕管道——耐久性分析商业化管道存在的一个问题是使用时间一长，其机械性能会降低。这种老化问题在高温使用环境下更加明显。所以在纤维缠绕FRP管道中，树脂的性能起主要作用。实际上，可以采用一种强度更高更耐久的树脂。不少生产商选择放弃邻苯聚酯树脂，而选用化学结构稳定，耐久性更好且性价比优异的对苯树脂。例如，我们在沙特阿拉伯的大型管道客户正是这样做的。它们采用精密的纤维缠绕工艺生产玻纤增强的对苯树脂管道，用以取代邻苯树脂，以增强管道的耐蠕变性，从而提高管件的耐久性。正常玻璃钢管道树脂蠕变的FRP管道13产品应用推荐（2）•地下双壁油罐应用（1）上个世纪70年代以来，玻璃钢地下油储罐以其优异的耐腐蚀性、不易泄漏和安装成功率高的特点逐渐取代钢制储油罐，由起初的FRP单壁罐发展到成FRP双壁罐、三壁罐。14产品应用推荐（2）•地下双壁油罐应用（2）在美国和加拿大市场：FRP双壁地下储罐占50%市场份额。其余的是FRP、HDPE等制作的钢夹套罐。全FRP地下储罐，保证30年不泄漏。夹套钢罐成本低15-20%，通常保证5年不泄漏。全FRP地下储罐质量轻，容易安装，不需要美国环保局强制的腐蚀保养。FRP地下储罐对树脂的要求：通过UL1316或1746认证(石油产品及醇类和醇汽油混合物用玻璃纤维增强地下储罐）-----Reichhold490为符合UL1316规范要求的树脂。其20年前的使用，使该领域发生了革命性的变化，全球使用（包括亚洲）。15产品应用推荐（2）•地下双壁油罐应用–对苯树脂的独特性分析图1：在汽油/乙醇混合物中对苯树脂的弯曲强度保留量比间苯好16产品应用推荐•地下双壁油罐应用–对苯树脂的独特性分析图2：在汽油/甲醇混合物中对苯树脂的弯曲强度保有量比间苯树脂要好17•在所研究的汽油混合物环境中，对苯树脂比间苯树脂防腐性能更优异•汽油/甲醇混合物比汽油/乙醇混合物更快地迁移到复合材料树脂系统中•在所研究的汽油混合物中，分子量高于20000的树脂性能较低地下双壁油罐应用–对苯树脂的独特性分析结论：产品应用推荐18Thanks&Questions?
