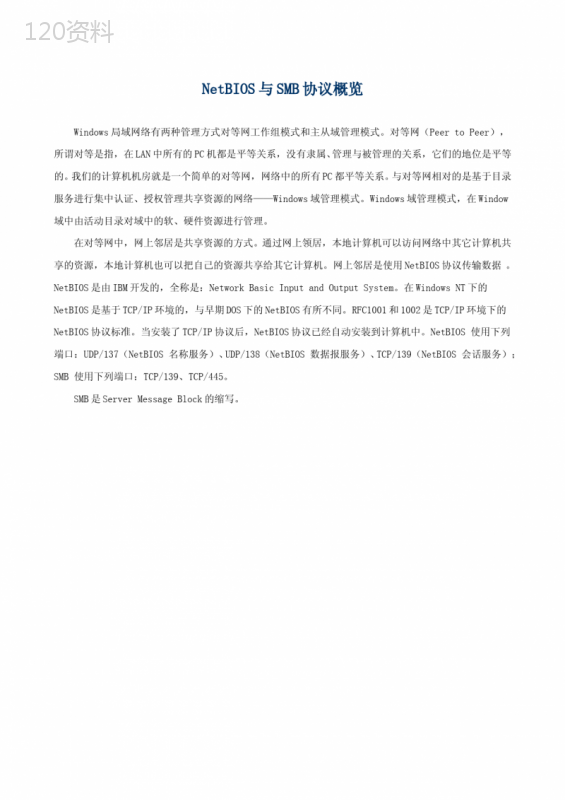

NetBIOS与SMB协议概览

('NetBIOS与SMB协议概览Windows局域网络有两种管理方式对等网工作组模式和主从域管理模式。对等网（PeertoPeer），所谓对等是指，在LAN中所有的PC机都是平等关系，没有隶属、管理与被管理的关系，它们的地位是平等的。我们的计算机机房就是一个简单的对等网，网络中的所有PC都平等关系。与对等网相对的是基于目录服务进行集中认证、授权管理共享资源的网络——Windows域管理模式。Windows域管理模式，在Window域中由活动目录对域中的软、硬件资源进行管理。在对等网中，网上邻居是共享资源的方式。通过网上领居，本地计算机可以访问网络中其它计算机共享的资源，本地计算机也可以把自己的资源共享给其它计算机。网上邻居是使用NetBIOS协议传输数据。NetBIOS是由IBM开发的，全称是：NetworkBasicInputandOutputSystem。在WindowsNT下的NetBIOS是基于TCP/IP环境的，与早期DOS下的NetBIOS有所不同。RFC1001和1002是TCP/IP环境下的NetBIOS协议标准。当安装了TCP/IP协议后，NetBIOS协议已经自动安装到计算机中。NetBIOS使用下列端口：UDP/137（NetBIOS名称服务）、UDP/138（NetBIOS数据报服务）、TCP/139（NetBIOS会话服务）；SMB使用下列端口：TCP/139、TCP/445。SMB是ServerMessageBlock的缩写。图一WindowsXP下的NetBIOS设置在上图中，可以看到默认的设置是从DHCP服务器使用NetBIOS设置。如果使用静态的IP地址或DHCP服务器不提供NetBIOS设置，则启用TCP/IP上的NetBIOS。本次的协议分析环境是使用静态的IP地址。顺便说一下，如果计算机所在的网络环境内没有DHCP服务器，而又没有设置静态的IP地址，计算机会自动获取以169.254开头的IP地址。NetBIOS协议的两个标准文档RFC1001和1002一共有二百多页。在这里只做粗略地分析。使用的抓包工具是OmniPeek。分析场景：图二以下的NetBIOS和SMB协议是在此场景是进行。双击桌面上的“网上邻居”，打开如下图的界面：图三此时抓取的部分数据包(共有67个数据包)：图四分析以上抓取的数据包，对NetBIOSNameService(名字服务）、NetBIOSSession、SMB等进行分析。查看NameService数据包的内容与格式：图五NameService由上图可以看出：PCA(192.168.1.8)发出一个广播包，查询工作组名WORKGROUP，Netbios名字服务使用UDP协议，端口号是137。双击打开workgroup工作时抓取的数据包，共13个：图六由上图可以看出，只有一个Netbios会话管理数据包，其它的全部是SMB协议数据包。图七SMB数据包上图的中SMB数据包被封装在NetbiosSessionService中，使用TCP协议传输，端口号为139。在workgroup中双击计算机PCB(192.168.1.6)，访问它时抓取如下的69个数据包,SMB数据包占据绝大多数:图八由上图抓取的数据来看，网上邻居访问计算机的命令操作以SMB协议传输。打开计算机上共享文件夹时抓取的数据包：图九查看第一个数据包的详细内容：图十由上面数据包可以看出，这个数据包是PCA向PCB发出查看共享文件的请求。选择中某个文件时抓取的数据包：图十一在选择的文件上右键单击，弹出快捷菜单时抓取的数据包，文件名称：文档.txt：图十二查看一个数据包的部分内容：图十三把计算机PCB上共享的文件复制到计算机PCA时，抓取的数据包：图十四查看一个数据包的部分内容：图十五在我们看似非常简单的操作，对于计算机来说，就要做很多的工作，因为计算机所有的工作都是执行编程人员事先编好的指令。计算机之间没情感，不能看脸色行事，只是按部就班执行命令。',)
